RF prevodník Attractive pre 2 nástenné vypínače 100-240V AC SS-A

Kompletné špecifikácie

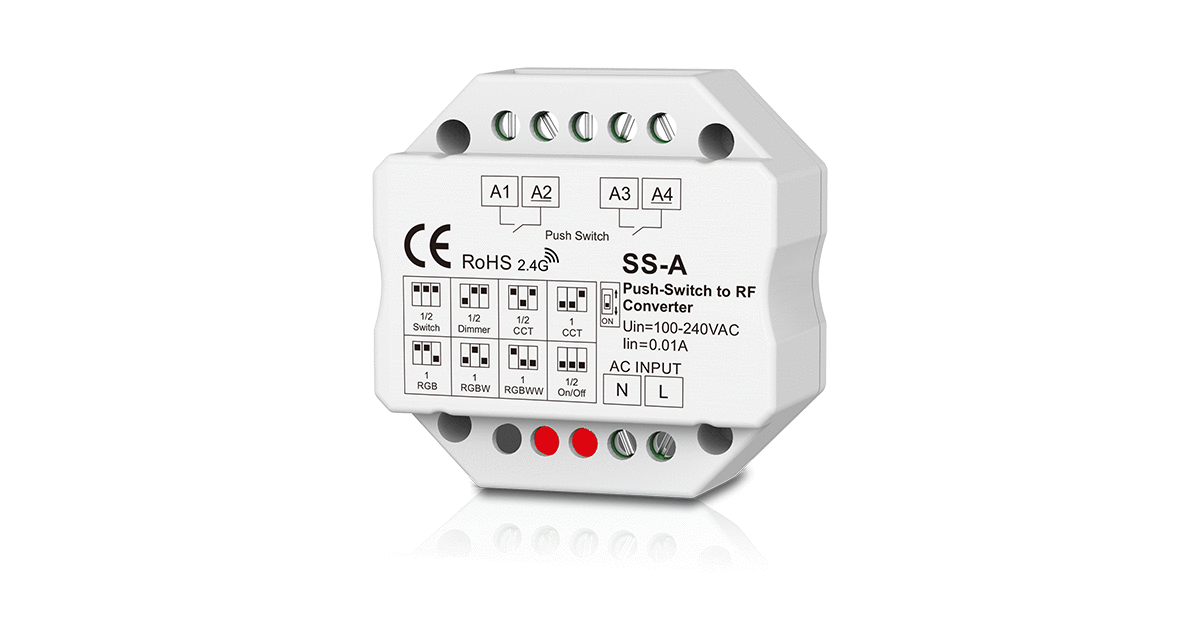

SS-A – 2-Switch to RF Converter

Všetko pre vašu realizáciu na jednom mieste

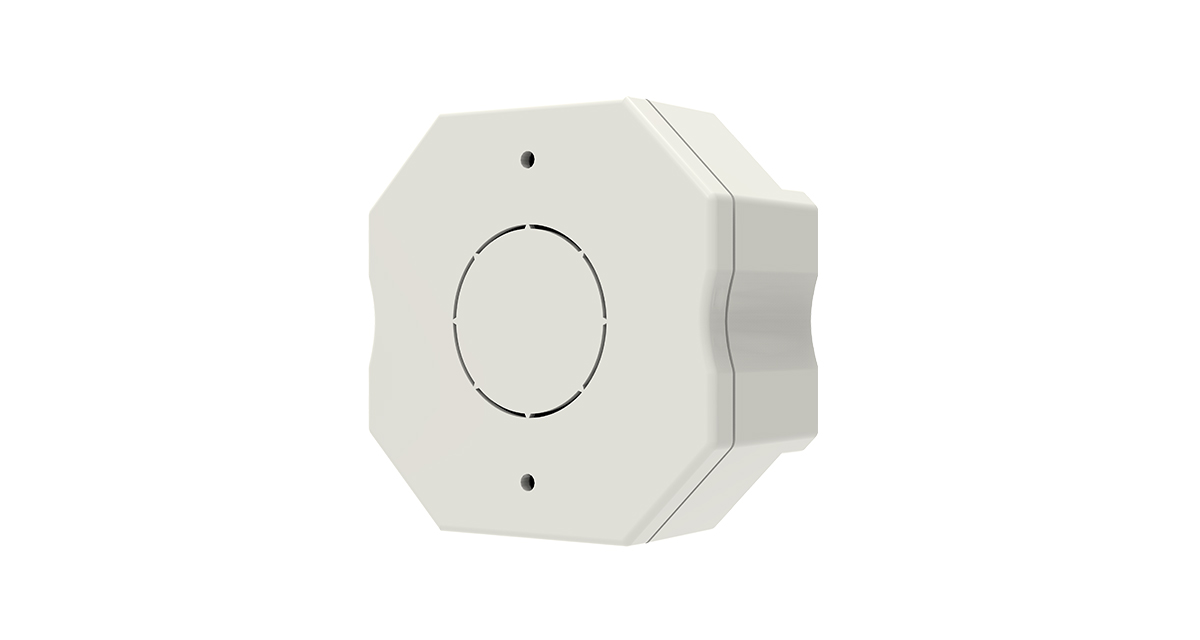

Univerzálny bezdrôtový RF prevodník SS-A umožňuje premeniť akýkoľvek klasický nástenný vypínač alebo tlačidlo na bezdrôtový RF ovládač. Zariadenie podporuje pripojenie jedného alebo dvoch spínačov a odosiela 2.4GHz rádiový signál kompatibilným LED prijímačom. Vďaka miniatúrnym rozmerom je určené na priamu montáž do štandardnej podomietkovej prístrojovej krabice pod existujúci vypínač. Ponúka extrémne úspornú prevádzku a širokú variabilitu režimov riadenia pomocou DIP prepínačov.

Funkcie

• Prevod drôtového signálu na RF – vstup pre 1 alebo 2 tlačidlá (push switch) alebo klasické trvalé vypínače (general switch) konvertuje na bezdrôtový riadiaci signál.
• Multifunkčné DIP prepínače – mechanické prepínače na tele zariadenia umožňujú nakonfigurovať modul pre presný typ svetelného zdroja (spínanie, jednofarebné stmievanie, CCT, RGB, RGBW alebo RGB+CCT).
• 1 alebo 2 zónové riadenie – v závislosti od nastavenia dokáže nezávisle ovládať až 2 oddelené svetelné zóny.
• Pokročilé sekvencie tlačidiel – pri pripojení tlačidiel (push) umožňuje krátkym stlačením zapínať/vypínať, dlhým podržaním (1–6 s) stmievať a dvojitým kliknutím aktivovať režimy zmeny chromatickosti, rýchlosti dynamických programov či saturácie farieb.
• LED indikátor – integrovaná dióda poskytuje jasnú vizuálnu odozvu pri konfigurácii a úspešnom párovaní modulu.

Technické parametre

Integrácia

Prevodník SS-A sa integruje priamo do sieťového rozvodu 230V a spája sa s bezdrôtovými RF 2.4G prijímačmi pre LED pásy, stmievateľné žiarovky alebo reléové moduly. Jeden prevodník môže byť spárovaný s jedným alebo viacerými prijímačmi súčasne a dokáže vysielať povely pre rôzne typy osvetlenia podľa zvolenej šablóny na DIP prepínači.

Prijímače v ponuke

V ponuke sú tieto typy prijímačov:

• Pre LED pásy: malé moduly, ktoré pripojíte k 12 / 24 V pásu a umožnia jeho plynulé stmievanie jednofarebných svetiel.
• Pre 230 V sieťové svetlá (zapínanie/vypínanie): jednoduché reléové moduly na spínanie bežných žiaroviek či lámp.
• Pre 230 V stmievateľné žiarovky: moduly umožňujúce zapínanie, vypínanie a hladké stmievanie klasických aj LED stmievateľných žiaroviek na 230 V.

Niektoré prijímače fungujú výlučne s diaľkovým ovládačom, iné si môžete prepojiť aj s mobilnou aplikáciou (Tuya Smart App alebo Smart Home), Philips HUE App či hlasovými asistentmi (Alexa, Google Assistant, Apple HomeKit, Tmall Genie a Xiaodu) cez Zigbee.

Párovanie prijímačov

1. Použitím tlačidla Match na prijímači: Krátko stlačte tlačidlo Match na riadenom prijímači, následne do 5 sekúnd stlačte alebo zopnite pripojený nástenný vypínač – LED indikátor rýchlo zabliká (úspešné párovanie).
2. Použitím Power Restart: Vypnite napájanie prijímača, zapnite ho a zopakujte. Ihneď rýchlo stlačte pripojený nástenný vypínač 3-krát – pripojené svetlo 3-krát blikne (úspešné párovanie).
3. Vymazanie párovaní: Podržte tlačidlo Match na prijímači po dobu 5 s pre zmazanie všetkých ovládačov. Alternatívne vykonajte Power Restart prijímača a ihneď rýchlo stlačte nástenný vypínač 5-krát – pripojené svetlo 5-krát blikne (zmazanie úspešné).

Inštalácia

1. Montáž a servis smie vykonávať iba kvalifikovaná osoba. Pred začatím prác kompletne vypnite hlavný istič elektrického prúdu.
2. Pripojte sieťové napájanie 230V do svoriek prístroja (svorka L pre fázový vodič, svorka N pre neutrálny vodič).
3. Pripojte externé ovládacie prvky bez externého napätia do svoriek A1, A2, A3, A4 podľa schémy zapojenia. DÔLEŽITÉ UPOZORNENIE: Do portov pre tlačidlá/vypínače nikdy nepripájajte externé AC alebo DC napätie, inak dôjde k trvalému zničeniu prístroja.
4. Pred vložením do podomietkovej krabice nastavte integrovaný DIP prepínač do požadovanej polohy podľa tabuľky funkcií ovládača. Zariadenie nie je vodotesné, nevystavujte ho priamemu slnku ani dažďu.

Použitie

• Modernizácia starších elektroinštalácií bez nutnosti ťahania nových káblov a búrania stien – zachováva pôvodný dizajn vypínačov.
• Prepojenie dizajnových nástenných tlačidiel (napr. od značiek Legrand, Schneider, Niko) s pokročilým bezdrôtovým ekosystémom RF stmievačov.

Scény / Prednastavenia

Sprievodca výberom funkcií cez integrovaný DIP prepínač (Remote function select):

• 1/2 Zone Switch: Pripojenie tlačidiel, 1 alebo 2 zóny pre ON/OFF spínanie jednofarebných až 5-farebných LED svetiel.
• 1/2 Zone Dimmer: Pripojenie tlačidiel, 1 alebo 2 zóny pre plynulé stmievanie jednofarebných LED pásov.
• 1/2 Zone CCT: Pripojenie tlačidiel, 1 alebo 2 zóny pre duálne LED pásy (WW+CW) bez nutnosti častej korekcie teploty.
• 1 Zone CCT / RGB / RGBW / RGBWW: Pripojenie tlačidiel pre plnohodnotné riadenie 1 zóny vybraného typu svetla vrátane farebných prechodov.
• 1/2 Zone On/Off switch: Jediný režim určený pre klasické trvalé vypínače (nie tlačidlá), poskytuje 1 alebo 2 zóny čisto pre funkciu zapnúť/vypnúť.
