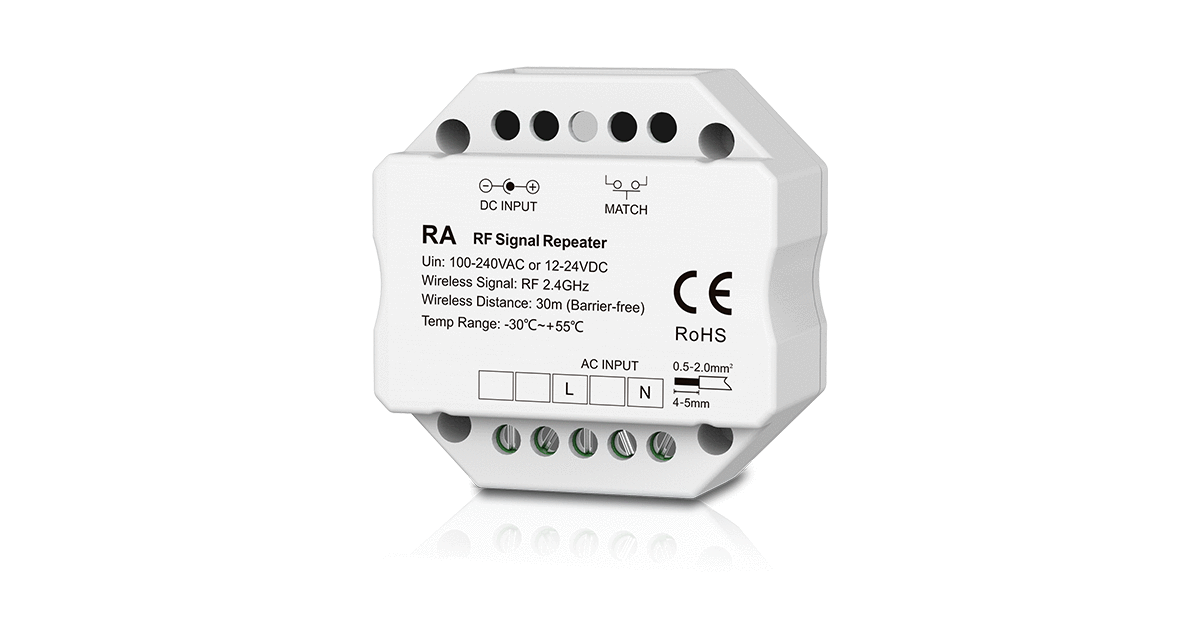

RA – RF Signal Repeater

Všetko pre vašu realizáciu na jednom mieste

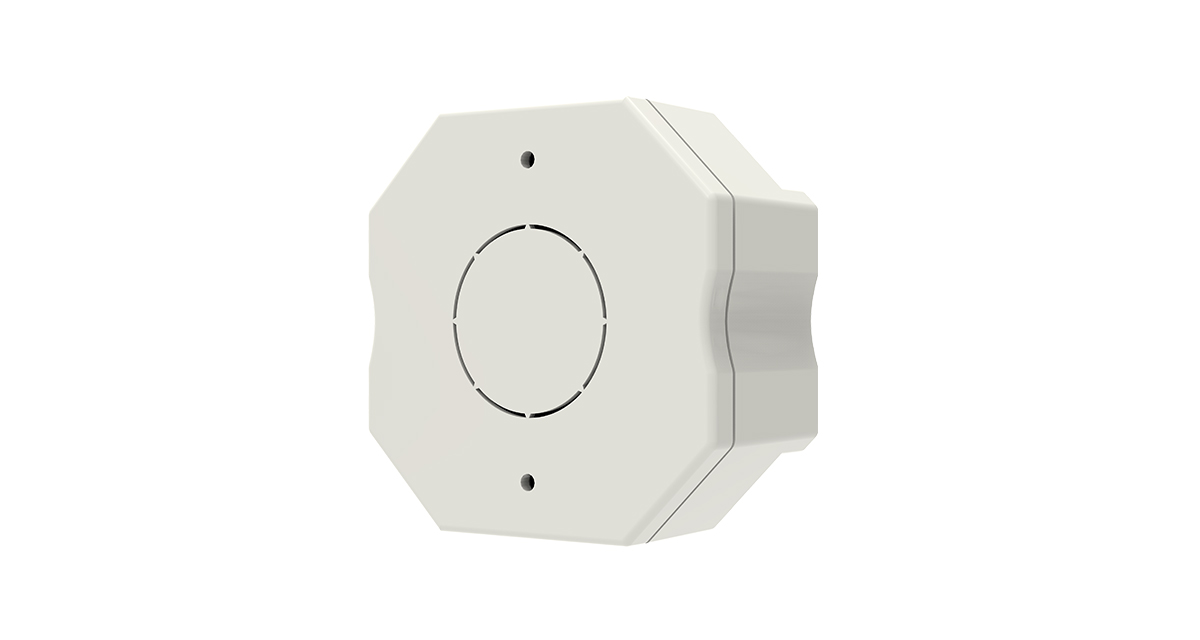

Bezdrôtový opakovač a zosilňovač signálu RA slúži na predĺženie dosahu rádiového riadenia a výrazne zvyšuje stabilitu RF komunikácie vo veľkých alebo členitých priestoroch. Efektívne pomáha pri plošnom synchrónnom stmievaní a riadení viacerých LED zón súčasne. Zariadenie ponúka flexibilné duálne napájanie (230V AC alebo 12–24V DC) a vďaka svojim miniatúrnym rozmerom sa dá poľahky umiestniť do štandardnej podomietkovej prístrojovej krabice.

Funkcie

• Predĺženie RF signálu – prijíma povely z diaľkových ovládačov či nástenných panelov a retransmituje ich ďalej pre stabilné pokrytie rozsiahlych plôch.
• Zvýšenie synchrónnej stability – minimalizuje oneskorenie signálu a eliminuje asynchrónne správanie pri skupinovom ovládaní viacerých LED ovládačov.
• Duálne napájanie – univerzálna architektúra umožňuje pripojiť modul priamo na sieťovú vetvu 100-240V AC, alebo na nízkonapäťový rozvod 12-24V DC.
• Tlačidlo MATCH a LED kontrolka – integrované mechanické tlačidlo a optický indikátor pre rýchle a prehľadné spárovanie alebo resetovanie zariadenia.

Technické parametre

Integrácia

Opakovač RA sa integruje medzi riadiace prvky (RF diaľkové ovládače, bezdrôtové nástenné panely) a koncové výkonové moduly (RF prijímače pre LED pásy, Triac stmievateľné LED drivery, RGB/RGBW kontroléry). Aby mohol signál úspešne preposielať, musí byť s daným ovládačom najskôr spárovaný.

Prijímače v ponuke

V ponuke sú tieto typy prijímačov:

• Pre LED pásy: malé moduly, ktoré pripojíte k 12 / 24 V pásu a umožnia jeho plynulé stmievanie jednofarebných svetiel.
• Pre 230 V sieťové svetlá (zapínanie/vypínanie): jednoduché reléové moduly na spínanie bežných žiaroviek či lámp.
• Pre 230 V stmievateľné žiarovky: moduly umožňujúce zapínanie, vypínanie a hladké stmievanie klasických aj LED stmievateľných žiaroviek na 230 V.

Niektoré prijímače fungujú výlučne s diaľkovým ovládačom, iné si môžete prepojiť aj s mobilnou aplikáciou (Tuya Smart App alebo Smart Home), Philips HUE App či hlasovými asistentmi (Alexa, Google Assistant, Apple HomeKit, Tmall Genie a Xiaodu) cez Zigbee.

Párovanie prijímačov

Upozornenie: Pred samotným prenosom a predĺžením povelov musíte najskôr spárovať váš diaľkový ovládač alebo nástenný panel s opakovačom RA:

1. Krátko stlačte tlačidlo MATCH priamo na opakovači RA, ihneď stlačte tlačidlo On/Off (pri 1-zónovom ovládači/paneli) alebo tlačidlo konkrétnej zóny (pri viaczónovom ovládači/paneli) – LED indikátor na tele opakovača rýchlo zabliká, čo signalizuje úspešné priradenie.
2. Vymazanie párovaní: Podržte stlačené tlačidlo MATCH na opakovači po dobu 5 sekúnd – LED indikátor rýchlo zabliká a všetky spárované ovládače budú zo zariadenia vymazané.

Inštalácia

1. Montáž vykonávajte iba pri úplne vypnutom prívode elektrického prúdu na príslušnom ističi.
2. Pre sieťové napájanie 230V využite skrutkové svorky na spodnej strane (svorka L pre fázový vodič, svorka N pre neutrálny vodič). Vodiče by mali mať prierez 0.5–2.0 mm² s odizolovaním v dĺžke 4–5 mm.
3. Pre nízkonapäťové napájanie využite integrovaný DC konektor (DC socket input) na hornej strane prístroja.
4. Zariadenie opatrne vložte do štandardnej podomietkovej prístrojovej krabice. Výrobok disponuje krytím IP20, je určený výhradne do suchých interiérov a nesmie byť vystavený vlhkosti či priamemu slnku.

Použitie

• Veľké otvorené interiéry, haly, komerčné showroomy alebo poschodové domy, kde dochádza k útlmu rádiového signálu cez steny a stropy.
• Rozsiahle viaczónové zostavy (napr. skupina štyroch zón Triac stmievateľných LED driverov alebo viacerých RGBW ovládačov), kde sa vyžaduje dokonalá synchrónna reakcia na stlačenie ovládača.

Scény / Prednastavenia

Tento modul neslúži na priame ukladanie svetelných scén, avšak transparentne prenáša všetky komplexné príkazy (zapnutie, vypnutie, zmenu jasu, zmenu farieb, dynamické módy a scény) z vysielačov na spárované koncové prijímače, čím zachováva plnú funkcionalitu celého RF 2.4G ekosystému na predĺženú vzdialenosť.
