Riadiaci systém ATTRACTIVE pre Jednofarebné osvetlenie R6-1+V1









                      Riadiaci systém ATTRACTIVE pre Jednofarebné osvetlenie R6-1+V1















            Riadiaci systém ATTRACTIVE pre Jednofarebné osvetlenie R6-1+V1


            Riadiaci systém ATTRACTIVE pre Jednofarebné osvetlenie R6-1+V1













Na sklade








Kompatibilné prijímače nájdete dole pod popisom



















                            Cena
                              bez DPH:


      25,61 €






                            Cena
                              s DPH(23 %):




        31,50 €


















do košíka:






        ks























                      Skladom:


                            6,00 ks






                      Číslo produktu:

                            R6-1+V1






                        Vhodný pre:


                                    Jednofarebné LED pásy a svietidlá






                        Typ bezdrôtovej komunikácie:


                                    Rádio frekvenčná 2,4GHz






                        Dosah:


                                    30m






                        Rozmery diaľkového ovládača:


                                    (ŠxVxH) 58,5x107x9mm






                        Rozmery riadiacej jednotky:


                                    (DxŠxV) 97x33x18mm






                        Napájanie ovládača:


                                    Batéria CR2032 3V






                        Napájanie riadiacej jednotky:


                                    5-36V DC






                        Napätie na výstupe zariadenia:


                                    5-36V DC






                        Max počet ovládaných zón:


                                    1






                        Rozsah stmievania:


                                    1– 100%






                        Plynulé rozsvietenie po zapnutí:


                                    ÁNO






                        Maximálny počet ovládaných prijímačov:


                                    >1000






                      EAN kód:

                        9900164600003





























Kompletné špecifikácie




          Celkové maximálne zaťaženie pri 12V:

                          96W






          Celkové maximálne zaťaženie pri 24V:

                          192W






          Možnosť nahradenia aplikáciou v smartphone:

                          ÁNO






          Vode odolnosť:

                          NIE






          Certifikácia:

                          CE, EMC, LVD, RED, RoHS







V1 + R6-1 – RF DIM Single-Color LED Controller Kit


Kompletná sada pre bezdrôtové stmievaniu jednofarebných LED pásov: citlivé dotykové koliesko na diaľkovom ovládači V1 a výkonný 1-kanálový prijímač R6-1 s až 8,5 A výstupom.


Funkcie




  • Ultra-citlivé stmievanie 0–100 % dotykovým kolieskom
    •

  • 4 prednastavené úrovne jasu (100 %, 75 %, 50 %, 25 %) jedným tlačidlom
    •

  • 3 pamäťové scény – krátke stlačenie pre vyvolanie, dlhé (2 s) na uloženie
    •

  • Bezfázové zapínanie/vypínanie s voliteľným fade-time (0,5 s – 3 s)
    •

  • Dosah až 30 m (RF 2.4 GHz)
    •

  • Napájanie ovládača: CR2032, prijímača: 5–36 V DC
    •



Technické parametre






Parameter
Hodnota






Výstupný signál (remote)
RF 2.4 GHz




Pracovné napätie (remote)
3 V DC (CR2032)




Prevádzkový prúd
< 5 mA




Pohotovostný prúd
< 10 µA




Pohotovostný čas
1 rok




Dosah
30 m (bez prekážok)




Prevádzková teplota
-30 °C až +55 °C




Rozmery (remote)
97 × 33 × 18 mm




Záruka
5 rokov






Súprava obsahuje

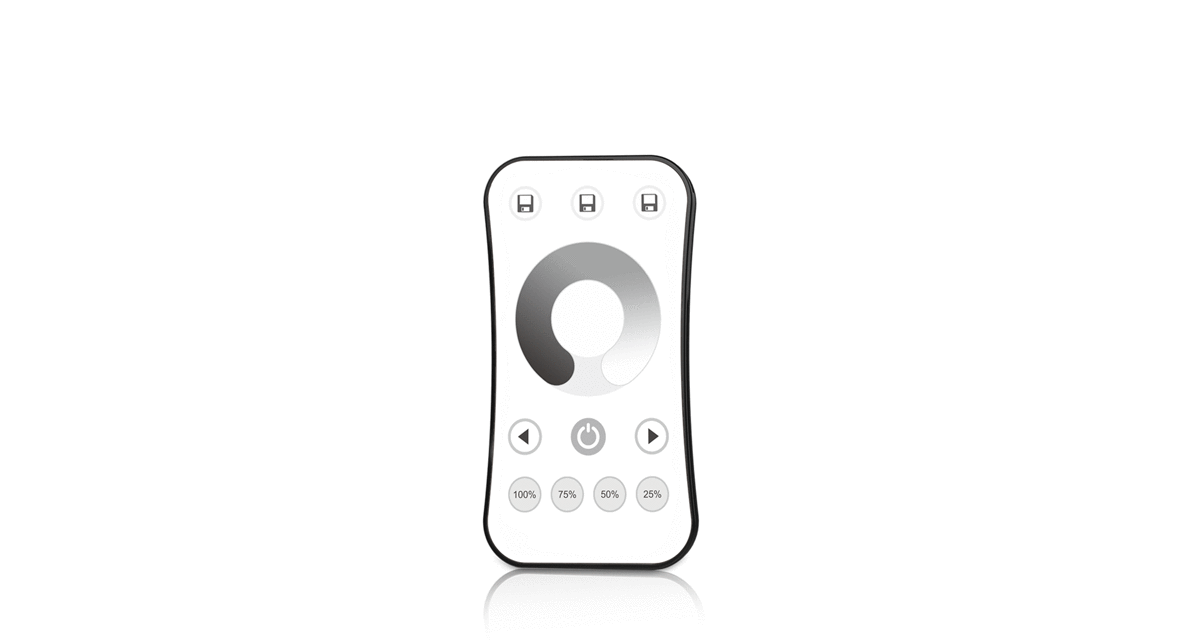

  • V1 – RF diaľkový ovládač s dotykovým kolieskom
    •

  • R6-1 – 1-kanálový LED prijímač (5–36 V DC, 8,5 A výstup)
    •



Párovanie prijímačov




  1. Match key: krátke stlačenie tlačidla Match na prijímači, ihneď stlačte koliesko na ovládači – LED zabliká.
    2.

  2. Power Restart: vypnite a zapnite napájanie prijímača, potom stlačte koliesko 3× – 3× blik znamená úspech.
    3.

  3. Delete: vypnite a zapnite prijímač, stlačte koliesko 5× alebo podržte Match 5 s – indikátor zabliká pre vymazanie všetkých párovaní.
    4.



Inštalácia




  1. Pred prvým použitím odstráňte ochrannú fóliu z CR2032 batérie.
    2.

  2. Vložte batériu do ovládača a pripojte napájanie prijímača (5–36 V DC).
    3.

  3. Upevnite zadný držiak ovládača magnetom, skrutkami alebo lepiacou páskou.
    4.

  4. Prijímač namontujte v blízkosti pásu, pripojte vodiče LED pásu a napájanie.
    5.



Použitie




  • Dotykový kruh: stmievaniu 0–100 %
    •

  • 4 tlačidlá jasu: okamžité nastavenie na 100 %/75 %/50 %/25 %
    •

  • 3 scény: krátke pre recall, dlhé (2 s) pre uloženie
    •



Scény / Prednastavenia


Tento model podporuje 3 prednastavené scény (krátke stlačenie = vyvolanie, dlhé 2 s = uloženie aktuálneho stavu).


Manuál na stiahnutie v PDF:


Manuál V1+R6-1
