Riadiaca jednotka ATTRACTIVE IP67, 20A 12-48V pre Jednofar. osv. V1-WPS

Kompletné špecifikácie

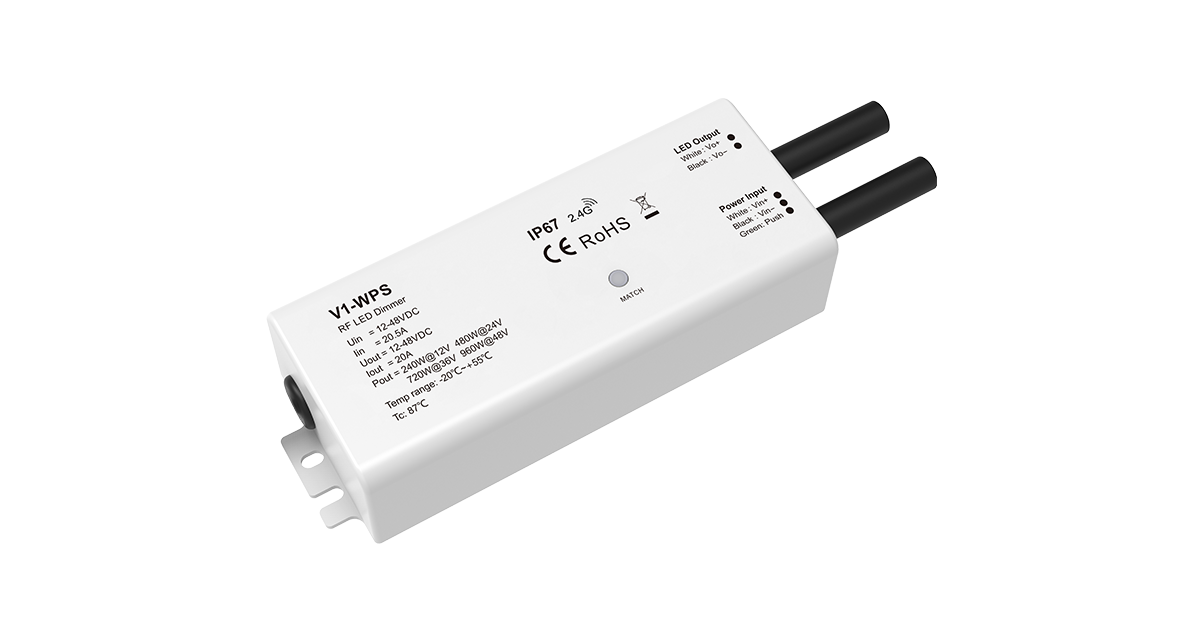

V1-WPS – Waterproof RF Dimming Constant Voltage LED Controller

Všetko pre vašu realizáciu na jednom mieste

Vodotesný 1-kanálový prijímač a stmievač V1-WPS s vysokým stupňom ochrany IP67 je navrhnutý pre spoľahlivé riadenie jednofarebných LED pásov v exteriéri a vo vlhkom prostredí. Ponúka mimoriadne plynulú reguláciu jasu v 4096 úrovniach bez akéhokoľvek blikania, možnosť voľby PWM frekvencie pre kamerové systémy a flexibilné ovládanie buď bezdrôtovo cez RF ovládače, alebo klasickým káblovým tlačidlom.

Funkcie

• Plynulé stmievanie – digitálna regulácia jasu v rozsahu 0 – 100 % s logaritmickou stmievacou krivkou a 4096 úrovňami jasu pre maximálny zrakový komfort.
• Nastaviteľný nabeh jasu (Fade time) – možnosť voľby medzi štandardným 0.5-sekundovým nábehom/dovretím svetla alebo predĺženým 3-sekundovým efektom pre mäkký štart.
• Voliteľná PWM frekvencia – možnosť prepínania výstupnej frekvencie (500 Hz, 2 kHz, 8 kHz alebo 16 kHz), čo eliminuje blikanie svetla na záznamoch kamier či smartfónov (No Flicker).
• Ovládanie externým tlačidlom (Push switch) – krátke stlačenie zapne/vypne svetlo, dvojité kliknutie skočí medzi 10 % a 100 % jasom a dlhé podržanie (1–6 s) mení intenzitu svetla s integrovanou pamäťou poslednej úrovne pri výpadku prúdu.
• Synchronizácia tlačidiel – možnosť pripojiť až 25 kontrolérov na jeden spoločný samovratný vypínač s funkciou zjednotenia jasu na 100 % pri podržaní na 10 sekúnd.

Technické parametre

Integrácia

Kontrolér V1-WPS prijíma povely až z 10 rôznych RF 2.4G ovládačov (jednofarebných 1-zónových aj viaczónových) súčasne. Vďaka integrovanému zelenému vodiču ho možno priamo integrovať do bežných domových elektroinštalačných systémov s klasickými tlačidlovými vypínačmi (stmievanie bez diaľkového ovládača).

Prijímače v ponuke

V ponuke sú tieto typy prijímačov:

• Pre LED pásy: malé moduly, ktoré pripojíte k 12 / 24 V pásu a umožnia jeho plynulé stmievanie jednofarebných svetiel.
• Pre 230 V sieťové svetlá (zapínanie/vypínanie): jednoduché reléové moduly na spínanie bežných žiaroviek či lámp.
• Pre 230 V stmievateľné žiarovky: moduly umožňujúce zapínanie, vypínanie a hladké stmievanie klasických aj LED stmievateľných žiaroviek na 230 V.

Niektoré prijímače fungujú výlučne s diaľkovým ovládačom, iné si môžete prepojiť aj s mobilnou aplikáciou (Tuya Smart App alebo Smart Home), Philips HUE App či hlasovými asistentmi (Alexa, Google Assistant, Apple HomeKit, Tmall Genie a Xiaodu) cez Zigbee.

Párovanie prijímačov

1. Použitím tlačidla MATCH: Krátko stlačte zabudované tlačidlo MATCH na kontroléri, ihneď stlačte tlačidlo On/Off (pri 1-zónovom) alebo tlačidlo konkrétnej zóny (pri viaczónovom ovládači) – LED indikátor rýchlo zabliká (úspešné párovanie).
2. Použitím Power Restart: Vypnite hlavné napájanie kontroléra, znova ho zapnite a proces zopakujte. Ihneď stlačte tlačidlo On/Off alebo tlačidlo zóny na diaľkovom ovládači 3-krát – pripojené LED svetlo 3-krát blikne (úspešné párovanie).
3. Vymazanie párovaní: Podržte tlačidlo MATCH na kontroléri po dobu 5 s pre zmazanie všetkých ovládačov (LED indikátor rýchlo zabliká). Alternatívne vykonajte Power Restart a stlačte On/Off alebo tlačidlo zóny na ovládači 5-krát – pripojené svetlo 5-krát blikne (zmazanie úspešné).

Inštalácia

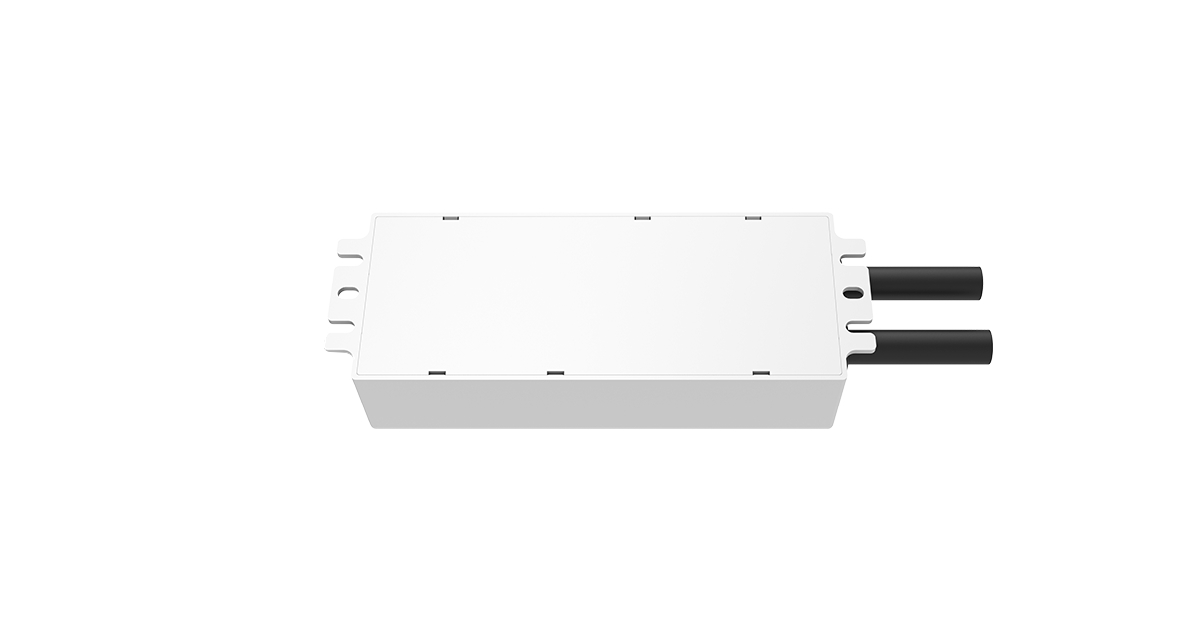

1. Montáž vykonávajte výhradne pri odpojenom elektrickom prúde. Upevnite hliníkové / plastové telo kontroléra na stenu alebo montážnu dosku pomocou dvoch skrutiek cez pripravené bočné otvory.

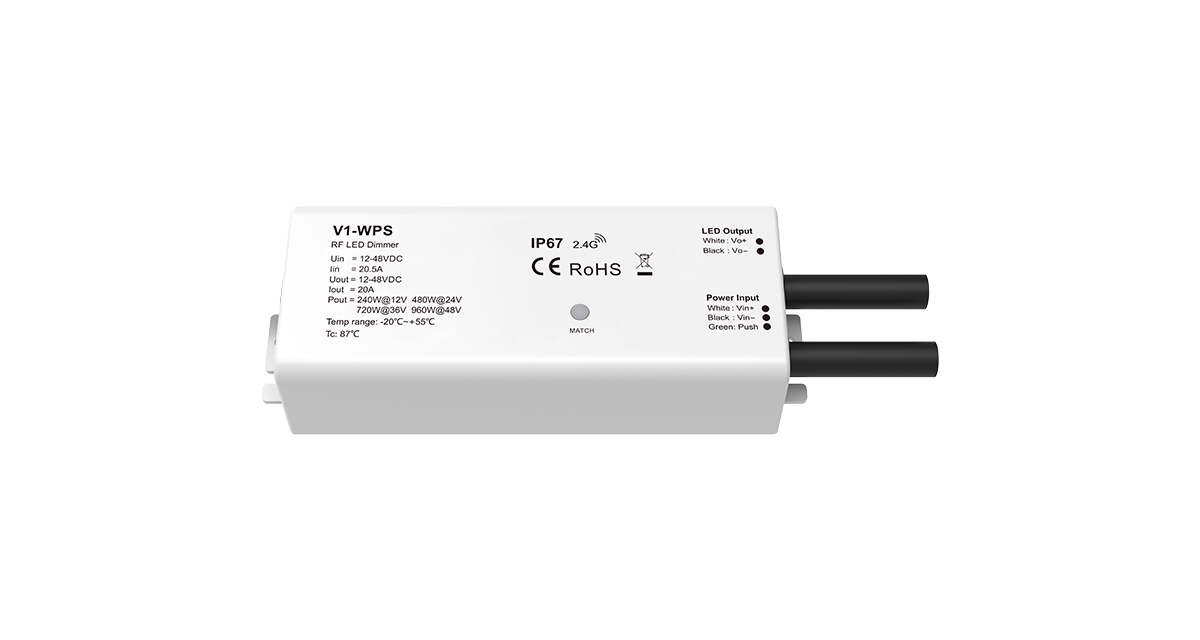

2. Pripojte vodiče napájania (3-žilový kábel INPUT, biely vodič pre Vin+, čierny pre Vin-, zelený pre prívod od Push tlačidla) k transformátoru 12-48V DC a mechanickému tlačidlu.
3. Pripojte vodiče k jednofarebnému LED pásu (2-žilový kábel OUTPUT, biely vodič pre Vo+, čierny pre Vo-). Dĺžka prívodných vodičov je 350±5 mm.
4. Upozornenie pre exteriér: Aj napriek vysokému krytiu IP67 sa vyhnite dlhodobému ponoreniu prístroja pod vodnú hladinu. Neumiestňujte kontrolér do tesnej blízkosti veľkých kovových plôch alebo zdrojov silného elektromagnetického vlnenia, aby nedošlo ku skráteniu dosahu RF signálu.

Použitie

• Exteriérové architektonické osvetlenie budov, fasád, terás, altánkov, záhradných chodníkov a parkovísk.
• Osvetlenie interiérových priestorov s vysokou vlhkosťou, ako sú wellness, bazénové haly, kúpeľne, umývacie linky alebo priemyselné prevádzky.
• Aplikácie náročné na vysoký prúdový výkon (až 20A záťaže na jeden kanál) a video inštalácie vyžadujúce potlačenie blikania svetla na kamerách.

Scény / Prednastavenia

A) Manuálna zmena výstupnej frekvencie PWM (vykonáva sa podržaním tlačidla MATCH pri zapínaní napájania):

• Podržanie tlačidla MATCH na 2 sekundy po zapnutí – nastavenie na 500 Hz (LED indikátor blikne 1-krát).
• Podržanie tlačidla MATCH na 5 sekúnd po zapnutí – nastavenie na 2 kHz (továrenský stav, LED blikne 2-krát).
• Podržanie tlačidla MATCH na 10 sekúnd po zapnutí – nastavenie na 8 kHz (LED blikne 3-krát).
• Podržanie tlačidla MATCH na 15 sekúnd po zapnutí – nastavenie na 16 kHz (LED blikne 4-krát).

B) Nastavenie času plynulého nábehu a obnovenie nastavení (počas bežnej prevádzky):

• Podržaním tlačidla MATCH po dobu 10 sekúnd obnovíte továrenské nastavenia (100 % jas, 2 kHz PWM frekvencia, 0.5s čas plynulého zopnutia/vypnutia).
• Podržaním tlačidla MATCH po dobu 15 sekúnd zmeníte čas nábehu a dobehu svetla na 3 sekundy.
