Schodiskový automat ATTRACTIVE s pohybovými senzormi ES-V









                      Schodiskový automat ATTRACTIVE s pohybovými senzormi ES-V















            Schodiskový automat ATTRACTIVE s pohybovými senzormi ES-V


            Schodiskový automat ATTRACTIVE s pohybovými senzormi ES-V













Na sklade


























                            Cena
                              bez DPH:


      21,14 €






                            Cena
                              s DPH(23 %):




        26,00 €


















do košíka:






        ks























                      Skladom:


                            6,00 ks






                      Číslo produktu:

                            ES-V






                        Celkové rozmery produktu:


                                    115 x 46 x 16 mm






                        Vhodný pre:


                                    Jednofarebné LED a dualwhite LED pásy






                        Rozsah stmievania:


                                    10-100%






                        Plynulé rozsvietenie po zapnutí:


                                    ÁNO






                        Napájanie ovládača/vypínača:


                                    12–48 V DC






                      EAN kód:

                        9900357500004





























Kompletné špecifikácie

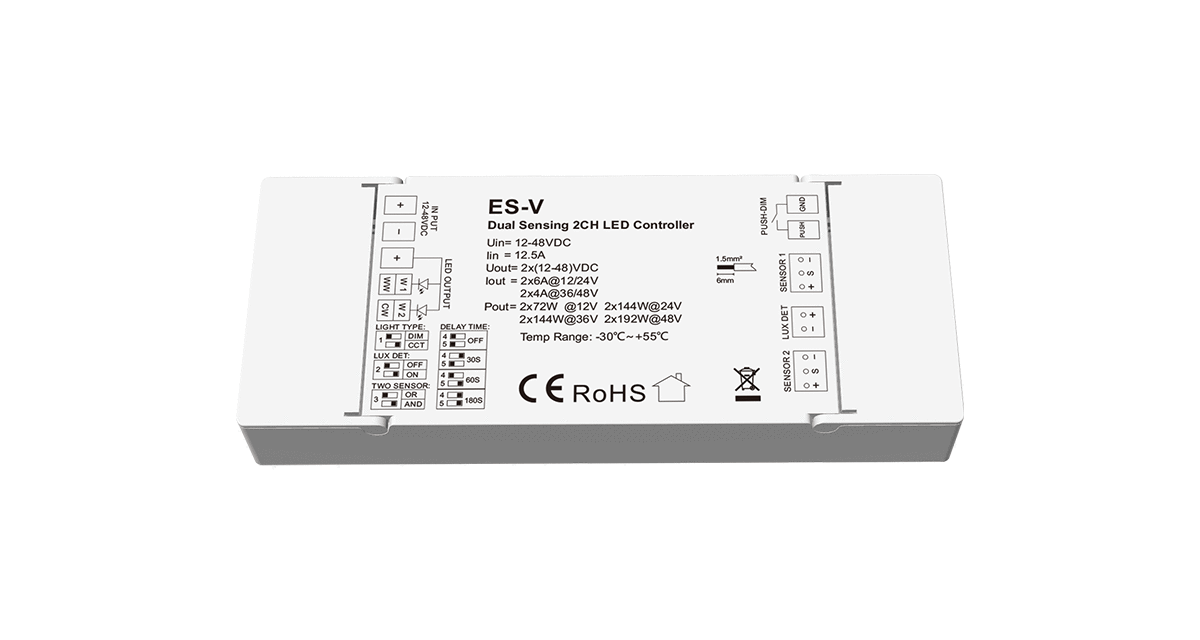

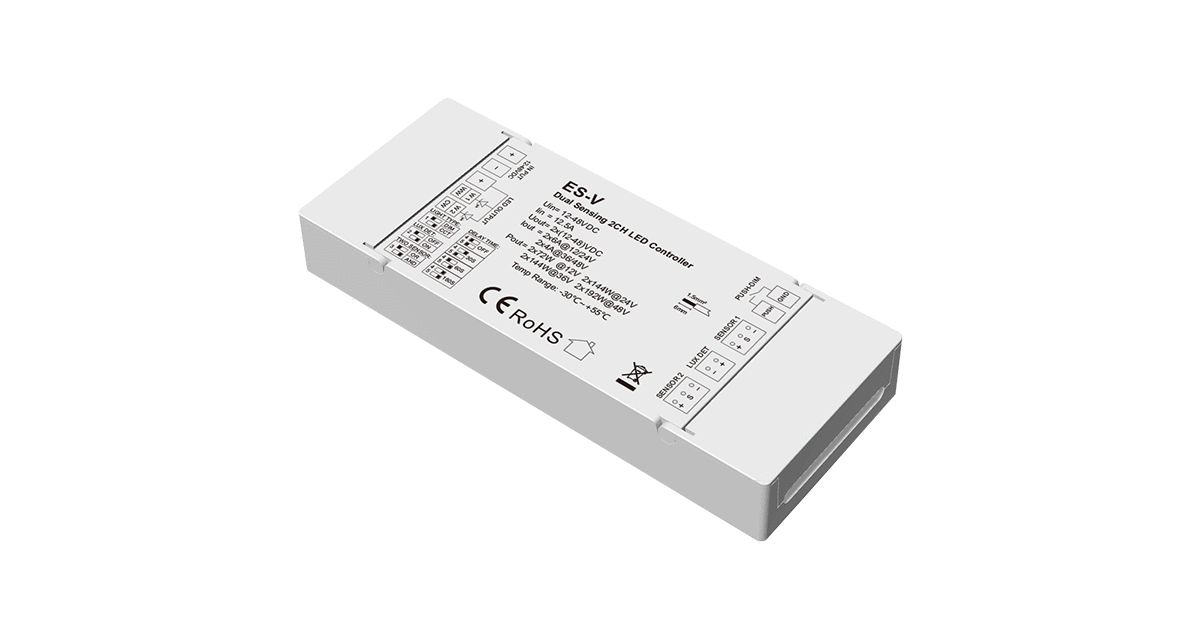

ES-V – Dual Sensing 2CH LED Controller


Inteligentný dvojkanálový ovládač ES-V kombinuje dva vstupy senzora (PIR, dverový, hand-sweep a pod.) a denno-svetelný senzor s push-switch ovládaním pre jednofarebné aj CCT LED pásy.


Funkcie




  • Dva senzorové vstupy (PIR, dverový, hand-sweep, …) + denno-svetelný vstup
    •

  • Push-switch pre zapnutie/vypnutie, stmavenie a CCT (pri nastavení)
    •

  • DIP prepínače pre voľbu režimu (DIM/CCT), LUX detekciu, logiku OR/AND a oneskorenie vypnutia
    •

  • Podpora jednokanálového (DIM) aj dvojkanálového (CCT) ovládania
    •

  • Ukladanie nastavení po výpadku napájania
    •



Technické parametre






Parameter
Hodnota






Vstupné napätie
12–48 V DC




Max. výstupný prúd
2 × 6 A @12/24 V, 2 × 4 A @36/48 V




Výstupný výkon
2 × 72 W @12 V, 2 ×144 W @24 V, 2 ×144 W @36 V, 2 ×192 W @48 V




Stmavenie
10–100 % (push-switch)




PWM frekvencia
2000 Hz (default)




Stmavenie – gray scale
4096 úrovní




DIP prepínače
Režim DIM/CCT, LUX on/off, OR/AND, 30/60/180 s delay




Prevádzková teplota
–30 °C až +55 °C




Teplota púzdra (Tc)
Max. +85 °C




IP rating
IP20




Certifikácia
CE, EMC, RED (ETSI EN 301 489-1/-17, EN 62368-1, ETSI EN 300 328)




Rozmery
115 x 46 x 16 mm




Hmotnosť
0,21 kg




Záruka
5 rokov






Inštalácia




  1. Odpojíte napájanie a pripojte 12–48 V DC k vstupným svorkám „Power +/–“.
    2.

  2. Pripojte senzorové sondy do „Sensor 1“, „Sensor 2“ a denno-svetelný senzor do „LUX DET“.
    3.

  3. Pripojte LED pásy na výstupy „CW/WW“ (CCT) alebo „DIM“ (single color).
    4.

  4. Nastavte DIP prepínače podľa požadovaného režimu (DIM/CCT, LUX, OR/AND, delay).
    5.

  5. Zapnite napájanie a otestujte funkčnosť senzorov a push-switch ovládania.
    6.



Použitie




  • Automatické osvetlenie schodiska pri detekcii pohybu
    •

  • Osvetlenie skriniek a vitrín pri otvorení dverí
    •

  • Hand-sweep ovládanie pod skrinkami či policami
    •



Scény / Prednastavenia


ES-V neobsahuje pamäť prednastavení ani scény – funguje okamžite podľa senzorov a push-switch ovládania.


Manuál na stiahnutie v PDF:


Manuál


Na preklad do Slovenčiny kliknite sem
a nahrajte stiahnutý PDF súbor.
