Mikrovlny senzor s RF a Dimming ATTRACTIVE V3-PM pre LED pásy

Kompletné špecifikácie

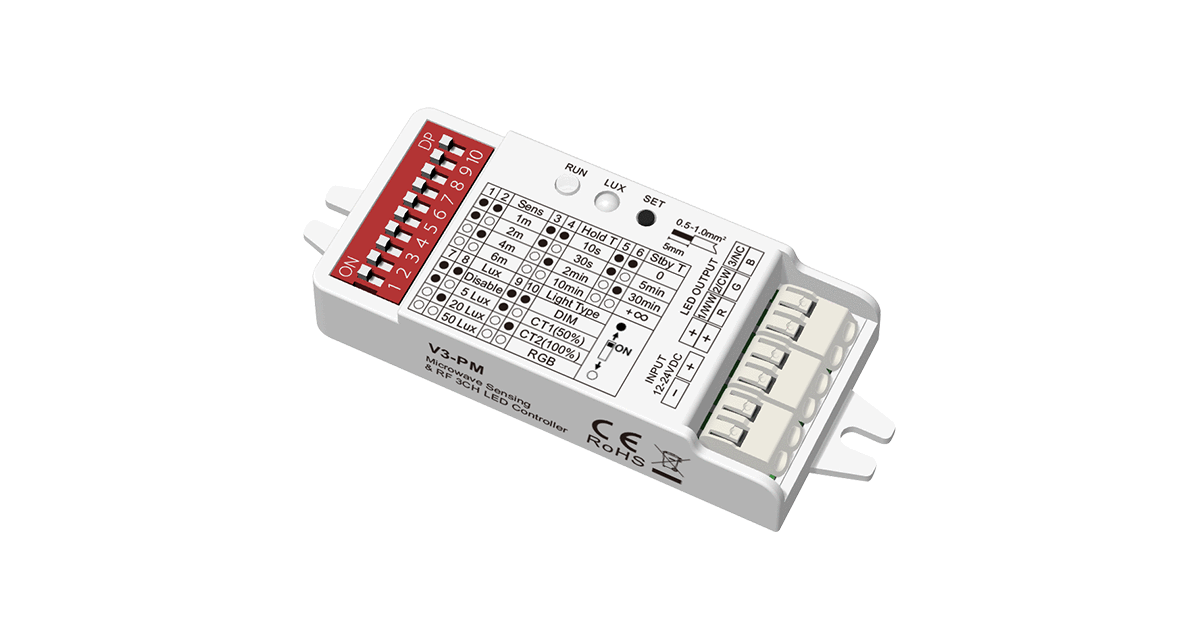

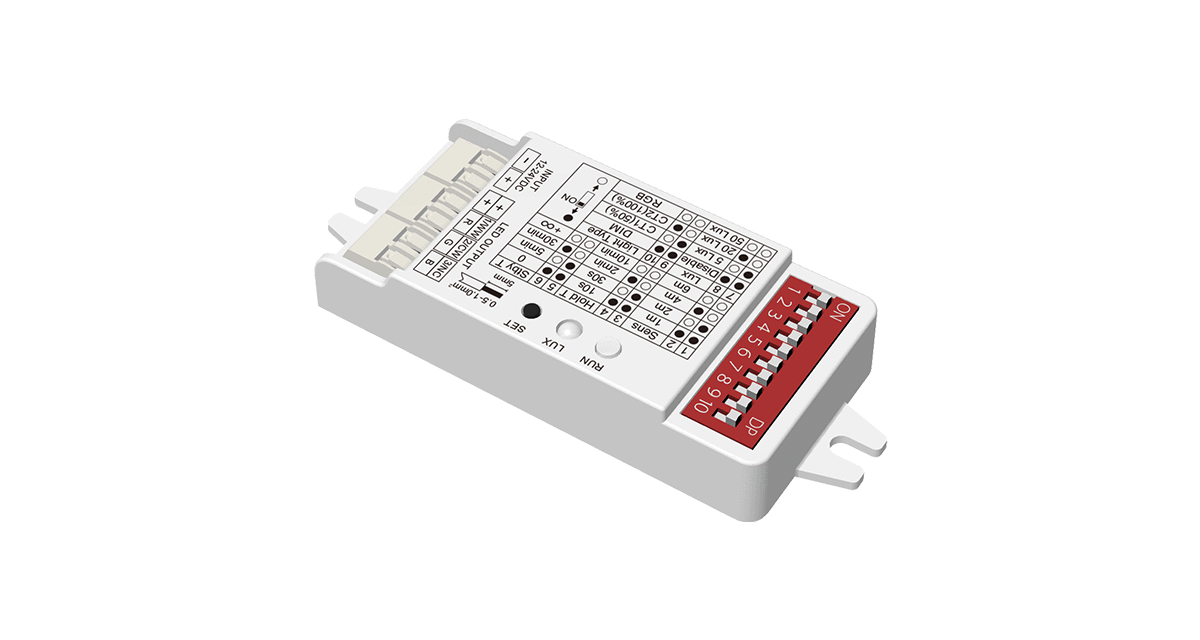

V3-PM – Mikrovlnný senzor pohybu + RF stmievateľný 3-kanálový LED kontrolér s konštantným napätím

Všetko pre vašu realizáciu na jednom mieste

Pokročilé riešenie pre inteligentné spínanie a stmievanie – V3-PM kombinuje 3-kanálový RF LED kontrolér so zabudovaným 5.8GHz radarovým modulom na detekciu pohybu a senzorom denného svetla. Dokáže spoľahlivo určiť prítomnosť objektov detekovaním veľkých aj malých pohybov.

Funkcie

• Detekcia pohybu – mikrovlnný radar s frekvenciou 5.8 GHz sníma pohyb objektov a osôb pre automatické riadenie osvetlenia.
• 3 režimy indukčného riadenia – podporuje spínanie typu Zapnúť/Vypnúť (On/Off), 2-stupňové stmievanie a 3-stupňové stmievanie.
• Podpora 3 typov osvetlenia – možnosť zapojenia a ovládania pre jednofarebné LED pásy (DIM), LED pásy s nastavením teploty bielej (CCT) a farebné RGB LED pásy.
• Flexibilné ovládanie – jas, teplotu svetla alebo farby je možné nastaviť integrovaným tlačidlom SET alebo voliteľným RF 2.4G diaľkovým ovládačom.
• Funkcia RF vysielača – kontrolér môže slúžiť aj ako diaľkový ovládač a na základe senzora bezdrôtovo ovládať iné RF prijímače či stmievateľné zdroje.
• Ochrana zariadenia – integrovaná ochrana proti prepólovaniu a prehriatiu.

Technické parametre

Integrácia

Kontrolér V3-PM podporuje bezdrôtové párovanie s RF 2.4G jednozónovými alebo viaczónovými diaľkovými ovládačmi (DIM, CCT aj RGB). Zároveň dokáže vysielať RF signál a indukčne spínať ďalšie prídavné RF kontroléry v systéme.

Nastavenie pomocou DIP prepínačov

Všetky kľúčové vlastnosti senzora sa nastavujú manuálne pomocou 10-bitového DIP prepínača:

• Dosah senzora (DIP 1-2): Možnosť nastavenia 4 úrovní vzdialenosti: 1 m, 2 m, 4 m alebo 6 m.
• Doba podržania (DIP 3-4): Čas, počas ktorého svetlo zostane svietit na 100% po detekcii pohybu: 10 s, 30 s, 2 min alebo 10 min.
• Pohotovostný čas (DIP 5-6): Čas po odchode osoby/objektu, kedy jas klesne na 20%: 0 s (okamžité vypnutie), 5 min, 30 min alebo +∞ (trvalé svietenie na 20% - dvojstupňové stmievanie).
• Svetelný senzor / Lux (DIP 7-8): Prah jasu pre prevádzku: Vypnuté (senzor beží stále), 5 Lux (iba v tme), 20 Lux / 50 Lux (za súmraku a v tme).
• Typ svetla (DIP 9-10): Voľba podľa pripojeného pásu: DIM (jednofarebný), CCT1 (50% výkon pre neutrálnu bielu), CCT2 (100% výkon pre obe zložky bielej), RGB.

Párovanie s RF diaľkovým ovládačom

1. Cez tlačidlo SET: Podržte tlačidlo SET na 2 sekundy (indikátor 2x blikne). Ihneď stlačte tlačidlo On/Off (pri jednozónovom) alebo tlačidlo zóny (pri viaczónovom) ovládači.
2. Cez reštart napájania: Vypnite a znova zapnite napájanie kontroléra. Ihneď stlačte 3x krátko tlačidlo On/Off alebo tlačidlo zóny na ovládači. Svetlo 3x blikne – párovanie je úspešné.
3. Vymazanie ovládačov: Podržte tlačidlo SET na 5 sekúnd (indikátor 3x blikne) ALEBO použite reštart napájania a stlačte tlačidlo na ovládači 5-krát (svetlo 5x blikne).

Inštalácia a dôležité upozornenia

1. Senzor je určený výhradne na vnútorné použitie (IP20). Pri vonkajšom použití môžu vietor a dážď spustiť mikrovlnný senzor aj bez prítomnosti osôb.
2. Pri montáži na stenu sa odporúča inštalačná výška 1 - 1.8 m; pri montáži na strop je odporúčaná výška 2.5 - 6 m.
3. Vzdialenosť medzi dvoma senzormi musí byť minimálne 6 metrov, aby sa predišlo vzájomnému rušeniu mikrovlnného signálu.
4. Ak je senzor inštalovaný v kovovom svietidle alebo v priestoroch s veľkými reflexnými povrchmi (napr. sklady s plechovou strechou), signál sa môže odrážať a svetlo zostane stále zapnuté. Problém vyriešite znížením detekčnej oblasti.
5. Uistite sa, že v mieste inštalácie sa nenachádzajú ventilátory, jednosmerné motory ani iné vibrujúce objekty, ktoré by mohli senzor falošne aktivovať.

Použitie tlačidla SET (Lokálne ovládanie)

• Pri type svetla DIM: Krátke stlačenia postupne prepínajú 5 úrovní jasu (10%, 25%, 50%, 75%, 100%).
• Pri type svetla CCT: Krátke stlačenia cyklicky menia 5 úrovní teploty bielej farby (teplá biela -> neutrálna -> studená biela).
• Pri type svetla RGB: Krátke stlačenia prepínajú medzi 7 statickými farbami a 2 dynamickými efektmi (skoková / plynulá zmena farieb).

Scény / Prednastavenia

Továrensky prednastavený jas pri plnej detekcii (Hold time) je 100% a pohotovostný jas je pevne stanovený na 20%. Tieto hodnoty jasu je možné individuálne doladiť a redefinovať pomocou pripojeného RF diaľkového ovládača.
