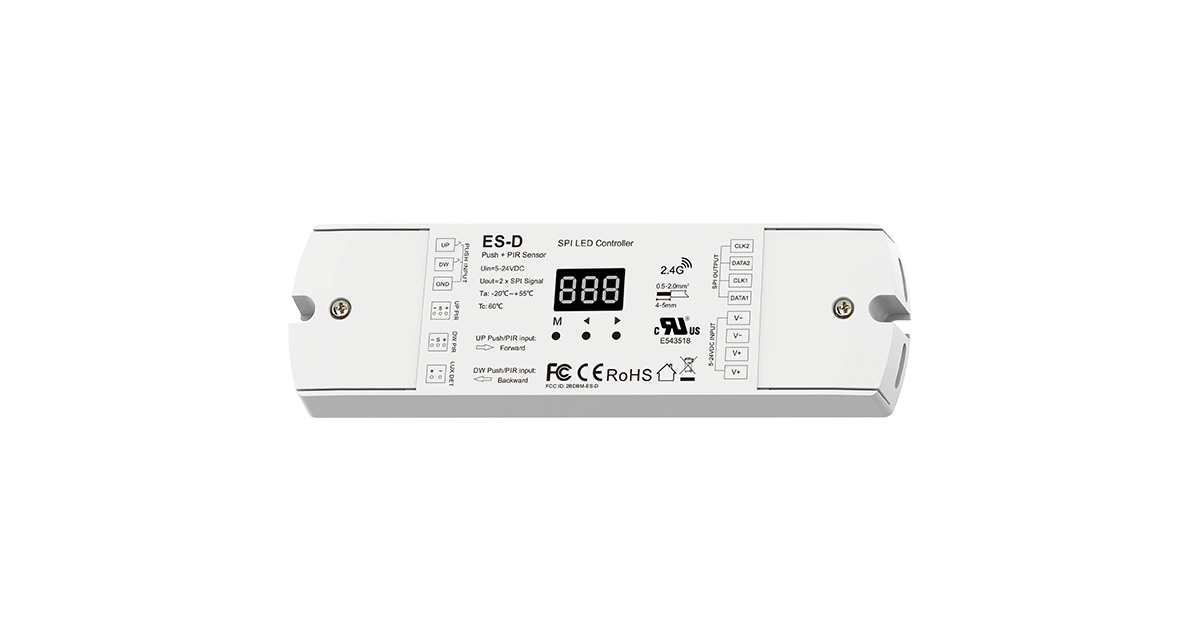

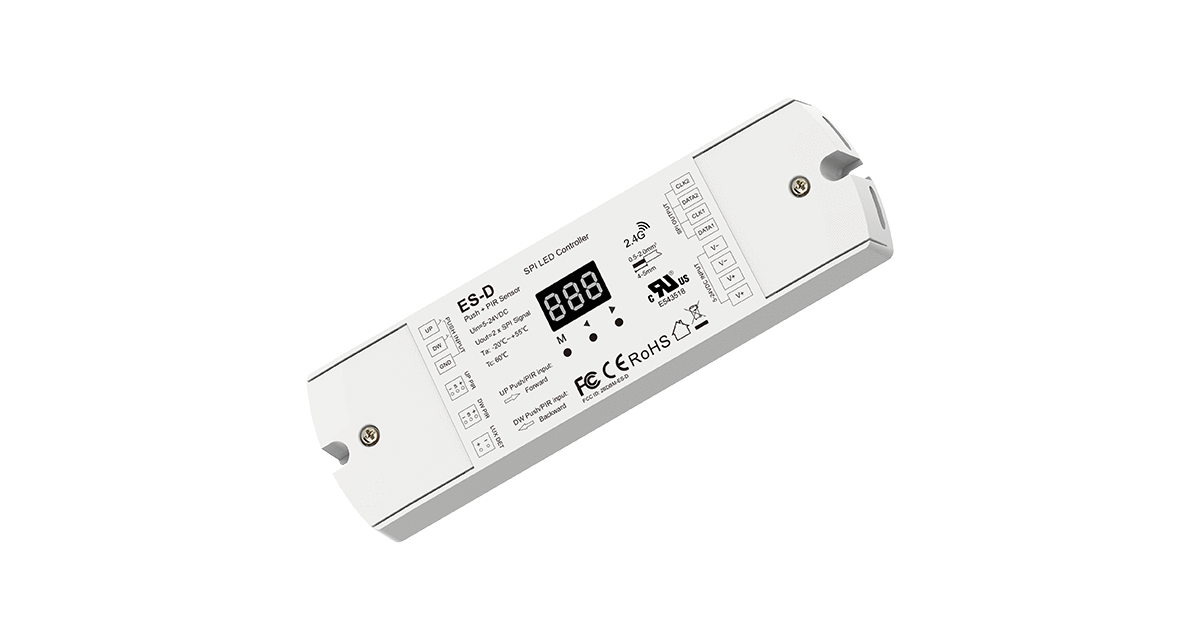

ES-D – Schodiskový kontrolér s duálnym PIR senzorom a tlačidlovým ovládaním

Všetko pre vašu realizáciu na jednom mieste

Profesionálne a inteligentné osvetlenie schodiska – ES-D je pokročilý SPI digitálny kontrolér vybavený dvoma PIR senzormi pohybu, vstupmi pre dve externé samonávratné tlačidlá a senzorom denného svetla. Je navrhnutý pre synchrónne a efektné automatické riadenie digitálnych adresovateľných RGB, RGBW alebo jednofarebných bielych LED pásov na schodoch.

Funkcie

• Duálny PIR senzor pohybu – automatické zopnutie svetla pri detekcii osoby na začiatku (dole) alebo na konci (hore) schodiska.
• Štyri schodiskové režimy výstupu – podporuje dynamické svetelné efekty typu farebné tečúce svetlo (color flow), biele tečúce svetlo (white flow), postupné rozsvecovanie schodov po stupňoch vo farbe (color step) alebo v bielej farbe (white step).
• Široká podpora IC čipov – dva identické výstupné kanály dokážu nezávisle riadiť až 36 typov digitálnych integrovaných čipov (např. WS2811, WS2812, WS2815, SK6812, TM1809 a ďalšie).
• Kaskádové sekvenčné riadenie – umožňuje prepojiť viacero kontrolérov ES-D na jedno spoločné tlačidlo pre postupné nadväzujúce spínanie svetelných sekcií.
• Prehľadné nastavovanie – integrovaný digitálny displej a trojica mechanických tlačidiel (M, ◀, ▶) umožňujú detailnú konfiguráciu parametrov priamo na tele zariadenia.
• Senzor denného svetla – vďaka pribalenému LUX detektoru dokáže blokovať zopnutie svetla cez PIR senzor počas dňa, čím výrazne šetrí elektrickú energiu.

Technické parametre

Integrácia a konfigurácia

Zariadenie ES-D je možné prevádzkovať ako plne automatický systém so senzormi, manuálne pomocou dvoch tlačidiel, prípadne ho bezdrôtovo spárovať s voliteľným RF 2.4G diaľkovým ovládačom. Súčasné stlačenie tlačidiel M a ◀ na 2 sekundy otvorí rozšírené nastavenia:

• Typ svetla: Výber medzi 3-čipovým bielym svetlom (L-1), 1-čipovým bielym svetlom (L-2) alebo plnofarebným RGB svetlom (L-3).
• Režim zapojenia: Tečúci líniový režim pre súvislé pásy (o-L) alebo krokový režim v tvare Z pre jednotlivé schodiskové stupne (o-S).
• Kapacita schodov: V režime krokov (Step mode) je rozsah nastavenia 8 až 99 schodov (S08-S99) s voliteľnou dĺžkou 2 až 99 pixelov na jeden schod. Celkový súčin (počet schodov x pixely na schod) nesmie presiahnuť 960 bodov.
• Časovač oneskorenia: Nastavenie doby, po ktorej senzor svetlo zhasne. Na výber je 10 úrovní: od 5 s, 10 s, 30 s, cez 1 až 60 minút, prípadne úplné zrušenie vypínania (d00).
• Svetelný senzor (Lux): Nastavenie limitu jasu v 6 úrovniach (10Lx, 30Lx, 50Lx, 100Lx, 150Lx, 200Lx) alebo vypnuté (LoF - továrenský stav).

Spôsoby rozsvecovania a zhasínania

Kontrolér podporuje kombinácie smerového spínania svetla (stlačením tlačidiel ◀ / ▶ v základnom menu zvolíte svetelný efekt P01-P95 alebo biele módy P-1 až P-5):

1. onS + oFS: Sekvenčné zapnutie (od začiatku po koniec) a sekvenčné vypnutie (v rovnakom smere od začiatku po koniec).
2. onS + oFb: Sekvenčné zapnutie (od začiatku po koniec) a spätné sekvenčné vypnutie (v opačnom smere od konca po začiatok).
3. onS + oFC: Sekvenčné zapnutie (od začiatku po koniec) a synchrónne (okamžité) vypnutie celej línie naraz.
4. onC + oFS: Synchrónne zapnutie celej línie naraz a následné sekvenčné postupné vypínanie.
5. onC + oFC: Synchrónne (okamžité) zapnutie aj synchrónne vypnutie všetkých bodov naraz.

Inštalácia a dôležité upozornenia

1. Riadiaci obvod nie je galvanicky izolovaný. Zapojenie a montáž do suchého prostredia (IP20) smie vykonávať iba kvalifikovaný pracovník.
2. Ak prúdové zaťaženie pripojených LED pásov nepresahuje 10 A, kontrolér aj pásy môžu byť napájané z jedného spoločného zdroja. Pri odbere nad 10 A sa musia použiť samostatné napájacie zdroje pre kontrolér a pre LED pásy (pričom musia mať spoločne prepojené uzemnenie GND).
3. PIR senzory pohybu sa odporúča montovať na stenu do výšky 1 až 1,5 metra (pri stropnej montáži maximálne do 3 metrov). V detekčnom poli senzora sa nesmú nachádzať žiadne zásteny, nábytok, priame slnečné svetlo ani zdroje sálavého tepla (klimatizácie, ventilátory, kuchynské spotrebiče).
4. PIR senzory dodávané v balení je možné v prípade potreby nahradiť schodiskovými infračervenými reflexnými senzormi (napr. typ ES-T) alebo inými snímačmi pracujúcimi s 5V výstupným signálom.

Balenie obsahuje

• 1x Hlavný LED kontrolér ES-D
• 1x Senzor denného svetla s dĺžkou kábla 30 cm
• 2x PIR senzor pohybu
• 2x Predlžovací kábel pre PIR senzor s dĺžkou 5 m
• 1x Užívateľský manuál

Manuálne ovládanie a jas

Pri manuálnom riadení cez samonávratné tlačidlá (Push switch) systém ignoruje nastavenia svetelného senzora. Dlhé podržanie tlačidla zapojeného na vetvu UP umožňuje plynulo regulovať celkový jas osvetlenia v rozsahu 10% až 100% (zobrazenie b10 až bFF na displeji). Druhé tlačidlo na vetve DW slúži výhradne na spínanie a nedisponuje funkciou stmievania.
