LED stmievač Attractive so snímačom pohybu PIR a denného svetla 5-24V EV-R

Kompletné špecifikácie

EV-R – PIR Motion Sensor Dimming Controller

Všetko pre vašu realizáciu na jednom mieste

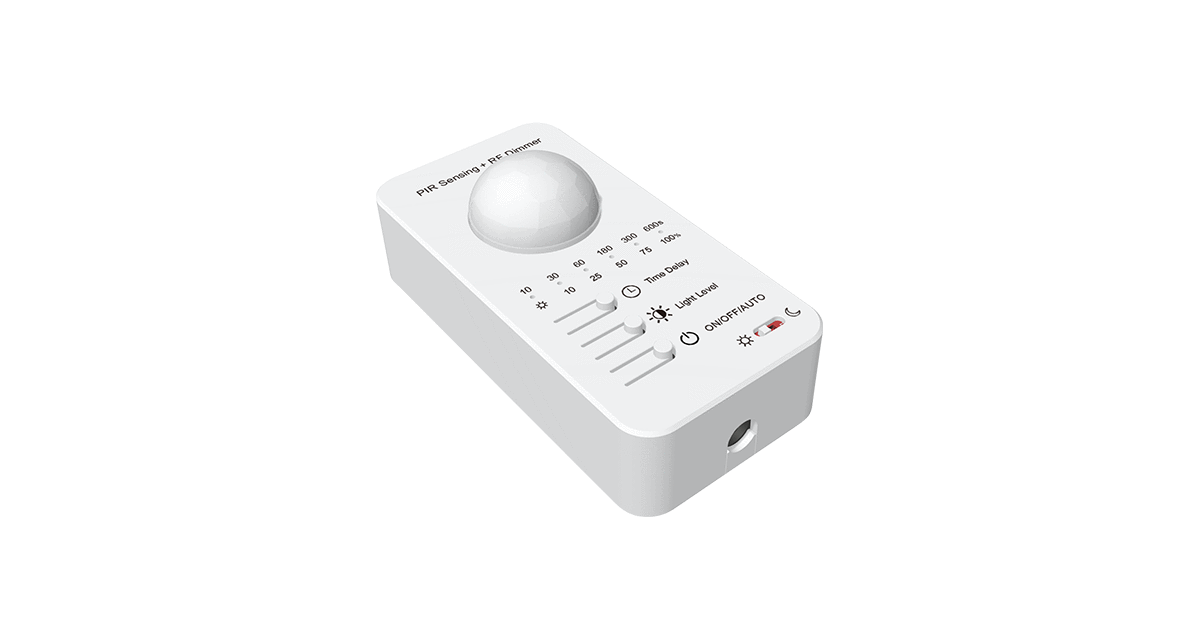

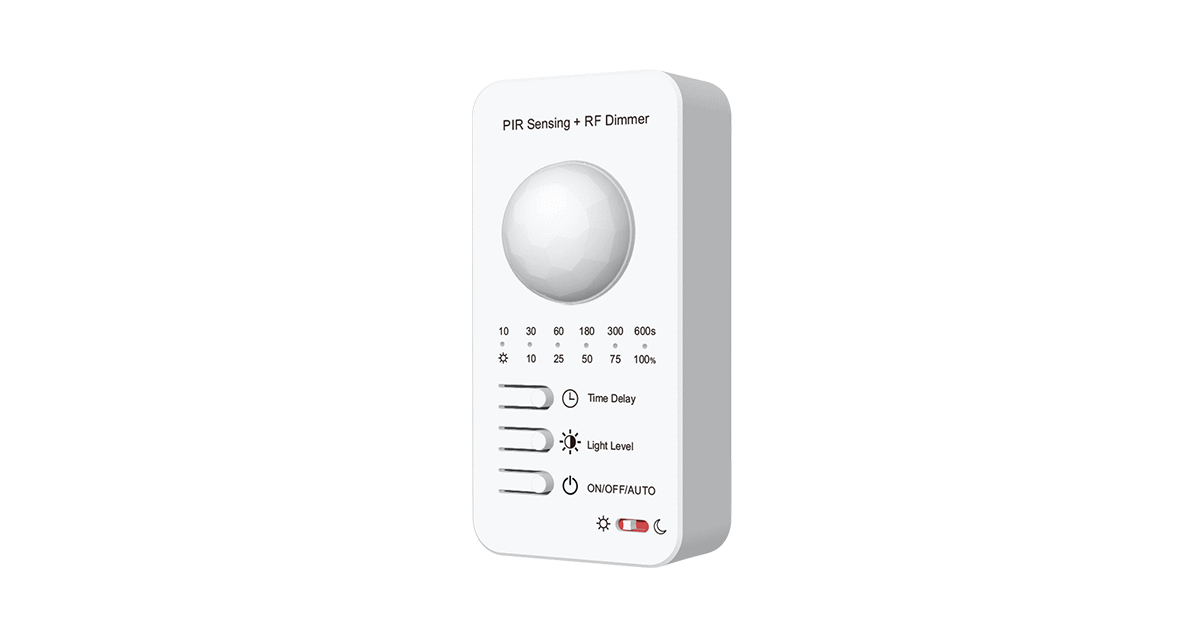

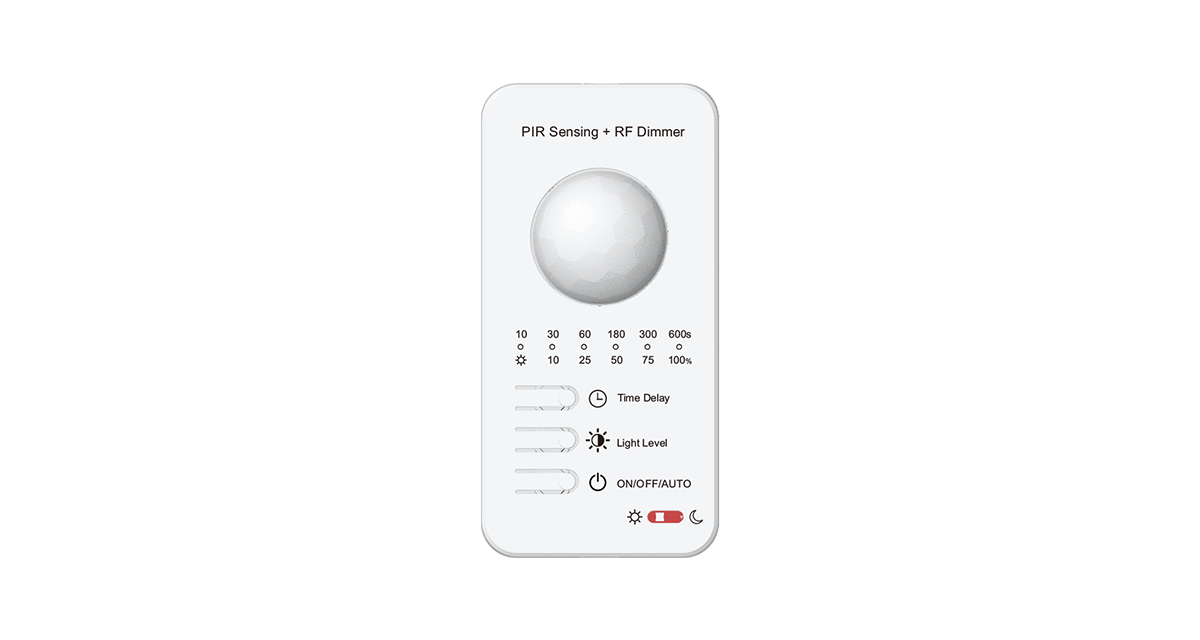

Stmievací kontrolér EV-R s integrovaným PIR pohybovým senzorom a detekciou okolitého svetla (daylight) predstavuje ideálne riešenie pre automatické riadenie jednofarebných LED pásov. Ponúka intuitívne ovládanie pomocou 3 tlačidiel so 6 LED indikátormi, možnosť voľby medzi 3 pracovnými režimami, nastavenie citlivosti senzora a reguláciu času oneskorenia vypnutia. Okrem priameho napájania LED pásu môže fungovať aj ako bezdrôtový RF ovládač na prenos signálu k ďalším vzdialeným prijímačom.

Funkcie

• Hlavný vypínač (Power button) – krátkym stlačením prepína medzi 3 pracovnými režimami: Vždy zapnuté (Light ON), Vždy vypnuté (Light OFF) a Automatický senzorový režim (Auto-sensing).
• Časové oneskorenie (Timing button) – v automatickom režime krátkym stlačením mení 6 prednastavených úrovní času oneskorenia vypnutia (10s, 30s, 60s, 180s, 300s a 600s). Skratka pre okamžitý prechod do automatického módu z režimu trvalého zapnutia.
• Nastavenie jasu (Brightness button) – v zapnutom alebo automatickom režime mení jas v 5 úrovniach (10 %, 25 %, 50 %, 75 % a 100 %). Dlhým podržaním v režime trvalého rozsvietenia mení jas plynule od 10 do 100 %.
• DIP prepínač (Daylight detection) – mechanické prepínanie medzi denným režimom (senzor reaguje 24 hodín denne) a nočným režimom (senzor spína osvetlenie len pri poklese okolitého svetla pod 30 luxov).
• Dva režimy vypínania – umožňuje nastaviť úplné zhasnutie po odchode osôb (továrenské nastavenie), alebo udržiavanie trvalého orientačného útlmového jasu na úrovni 10 %.

Technické parametre

Integrácia

EV-R funguje duálne. Môže byť lokálne ovládaný voliteľným externým 1-zónovým alebo viaczónovým RF diaľkovým ovládačom pre komfortnú korekciu jasu. Zároveň dokáže fungovať ako bezdrôtový RF vysielač – pri zachytení pohybu odošle 2.4G signál a zopne vzdialené RF prijímače pre jednofarebné, CCT, RGB, RGBW či RGB+CCT osvetlenie.

Prijímače v ponuke

V ponuke sú tieto typy prijímačov:

• Pre LED pásy: malé moduly, ktoré pripojíte k 12 / 24 V pásu a umožnia jeho plynulé stmievanie jednofarebných svetiel.
• Pre 230 V sieťové svetlá (zapínanie/vypínanie): jednoduché reléové moduly na spínanie bežných žiaroviek či lámp.
• Pre 230 V stmievateľné žiarovky: moduly umožňujúce zapínanie, vypínanie a hladké stmievanie klasických aj LED stmievateľných žiaroviek na 230 V.

Niektoré prijímače fungujú výlučne s diaľkovým ovládačom, iné si môžete prepojiť aj s mobilnou aplikáciou (Tuya Smart App alebo Smart Home), Philips HUE App či hlasovými asistentmi (Alexa, Google Assistant, Apple HomeKit, Tmall Genie a Xiaodu) cez Zigbee.

Párovanie prijímačov

A) Párovanie externého diaľkového ovládača k senzoru EV-R:
1. Podržte na EV-R tlačidlá Power a Brightness súčasne dlhšie ako 2 sekundy – indikátory raz bliknú (režim párovania).
2. Ihneď stlačte tlačidlo On/Off (alebo tlačidlo zóny) na diaľkovom ovládači – indikátory bliknú 3-krát (úspešne spárované).
3. Vymazanie: Podržte tlačidlá Power a Brightness po dobu 5 sekúnd – indikátory bliknú 5-krát (všetky ovládače sú vymazané).

B) Párovanie senzora EV-R (ako vysielača) k externým LED prijímačom:
1. Krátko stlačte tlačidlo Match na externom prijímači, ihneď stlačte tlačidlo Power button na senzore EV-R.
2. Power Restart: Vypnite a zapnite napájanie prijímača, potom stlačte tlačidlo Power button na EV-R 3-krát – 3× bliknutie svetla potvrdí úspech.
3. Vymazanie: Podržte tlačidlo Match na prijímači 5 s alebo stlačte tlačidlo Power button na EV-R 5-krát po Power Reštarte – 5× bliknutie potvrdí zmazanie.

Inštalácia

1. Senzor nainštalujte pomocou dodávanej obojstrannej 3M lepiacej pásky na čistý, suchý a hladký povrch.

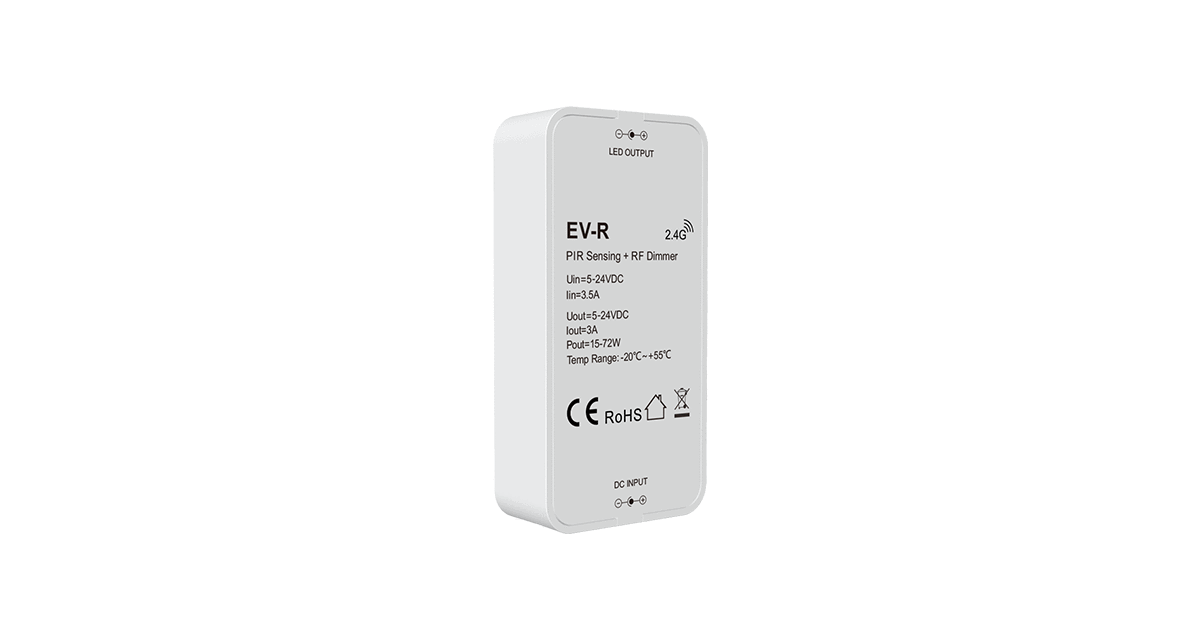

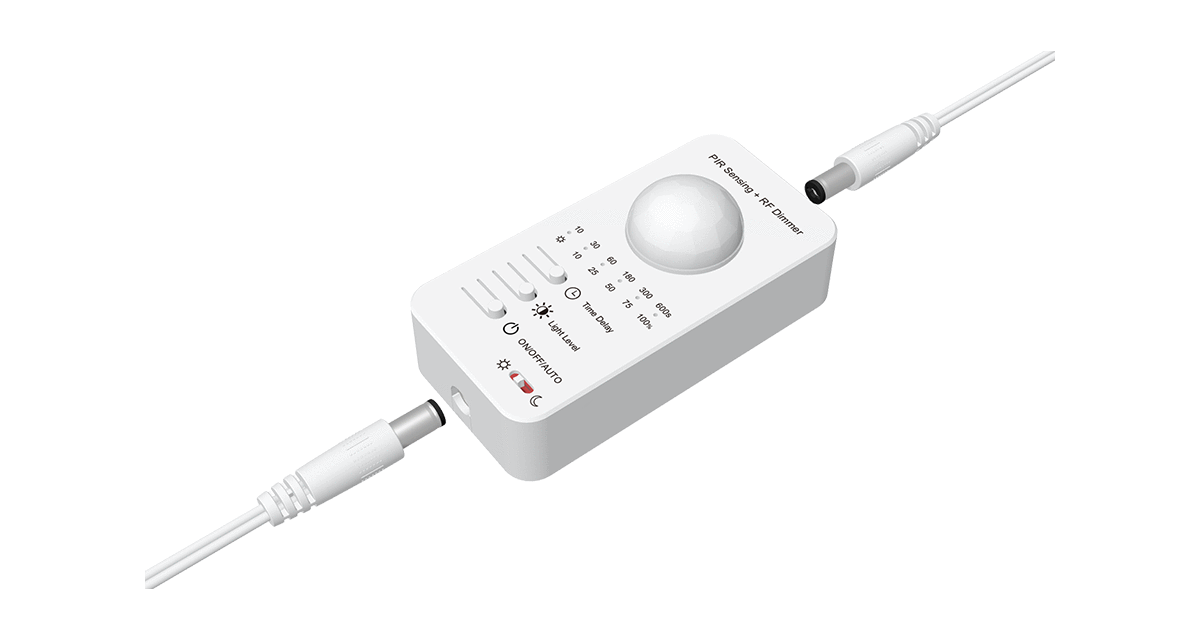

2. Pripojte jednofarebný LED pás do skrutkovacieho DC výstupu (LED OUTPUT) a napájací adaptér (5-24V DC, konektor 5.5/2.1mm) zapojte do vstupu (DC INPUT).
3. Upozornenie pre PIR inštaláciu: Umiestňujte mimo dosahu priameho slnečného svetla, zdrojov tepla (kuchynské spotrebiče, para, sporáky), prúdenia vzduchu (klimatizácie, okná, ventilátory) a dbajte na to, aby v detekčnom poli (2-7m) neboli žiadne prekážky (zásteny, nábytok). Nikdy nespájajte dva senzory dohromady na riadenie toho istého LED pásu.

Použitie

• Automatické a úsporné osvetlenie schodísk (umiestnením jedného senzora na spodok a jedného na vrch schodiska), chodieb a predsiení.
• Komfortné bezdotykové osvetlenie kuchynských liniek, šatníkov, skríň, políc a spální pri zaznamenaní pohybu.

Scény / Prednastavenia

Pokročilé konfigurácie správania modulu EV-R (podržaním kombinácií tlačidiel):

• Citlivosť PIR senzora: Podržte tlačidlá Čas (Timing) a Power na: 2s pre vysokú citlivosť (4-7 m, 1 blik indikátorov); 5s pre strednú citlivosť (3-6 m, 2 bliky); 10s pre nízku citlivosť (2-5 m, 3 bliky).
• Čas stmievania pri zhasínaní (Fade time): V režime Light OFF podržte tlačidlo Čas (Timing) na 2s pre cyklovanie: 1 sekunda (1 blik indikátora 1); 2 sekundy (bliknú indikátory 1-2); 3 sekundy (bliknú indikátory 1-3). Zapínací čas je fixne 1 s.
• Režimy po odchode osôb: V automatickom režime podržte súčasne Jas a Čas na 2s. Ak indikátory 1-2 bliknú 3-krát, svetlo zostane svietiť na 10 % jasu. Ak indikátor 1 blikne 3-krát, svetlo sa úplne vypne.
• Továrenské nastavenia (Reset): Podržte súčasne tlačidlá Power a Jas na 10 sekúnd (všetky kontrolky bliknú 2-krát). Nastaví sa: automatický režim, vysoká citlivosť PIR, 100 % jas, 30s oneskorenie, úplné vypnutie po odchode, 1s fade-out.
