LED spínač Attractive so snímačom pohybu PIR 12-48V E1-RC

Kompletné špecifikácie

E1-RC – PIR Motion Sensing Switch

Všetko pre vašu realizáciu na jednom mieste

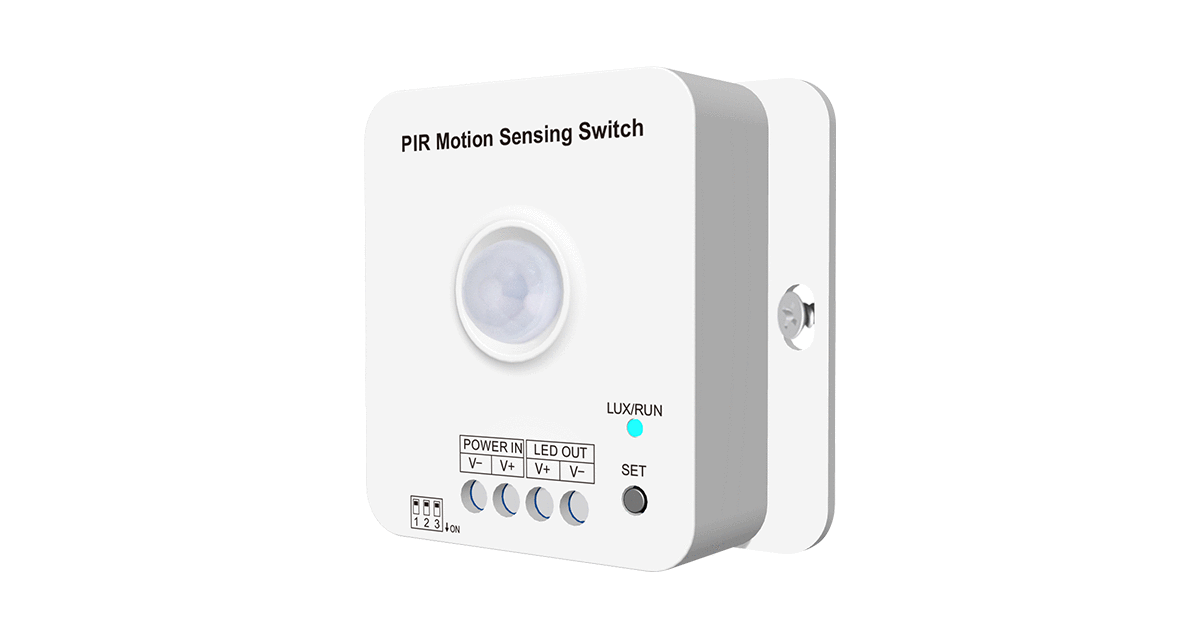

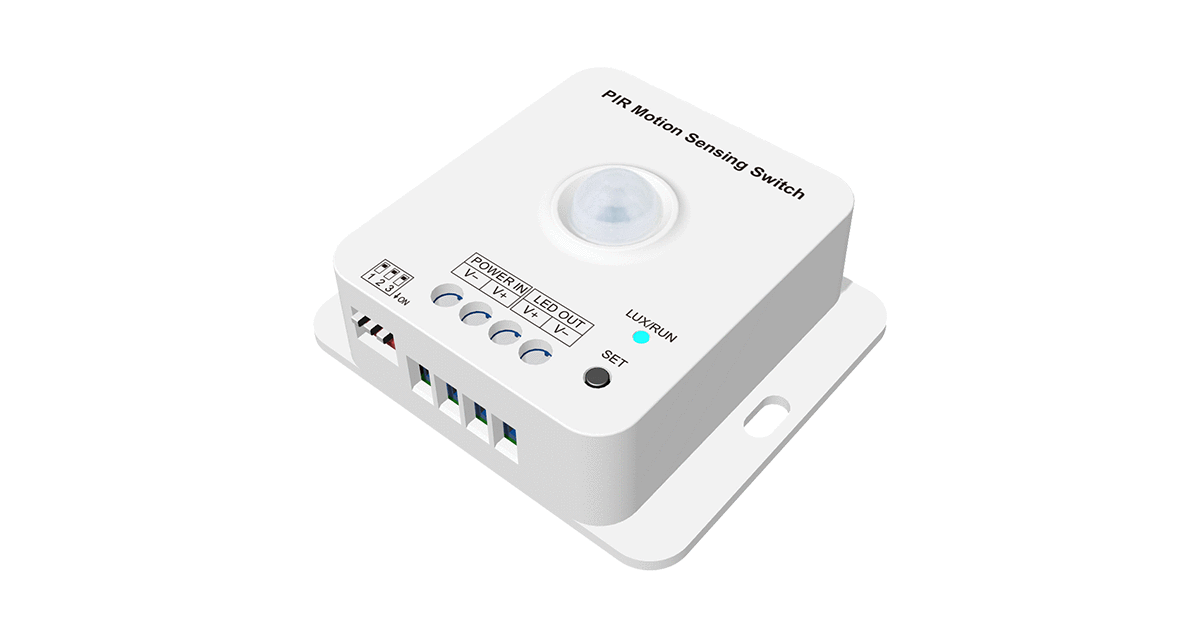

Pohybový spínač E1-RC s integrovaným PIR senzorom a detekciou okolitého svetla (daylight) predstavuje vysoko spoľahlivý sieťový prvok na automatické spínanie a stmievanie jednofarebných LED pásov. Zariadenie pracuje v širokom rozsahu napätia 12–48 V DC, disponuje manuálnym tlačidlom SET a mechanickými DIP prepínačmi pre okamžitú konfiguráciu parametrov priamo na tele prístroja. Umožňuje nastaviť fixné úrovne jasu, čas oneskorenia vypnutia a správanie svetla po odchode osôb.

Funkcie

• Nastavenie jasu (Tlačidlo SET) – krátkym stlačením prepína 5 prednastavených úrovní jasu (100 %, 75 %, 50 %, 25 %, 10 %). Dlhým podržaním (1–6 s) plynulo mení jas v rozsahu 10 až 100 %.

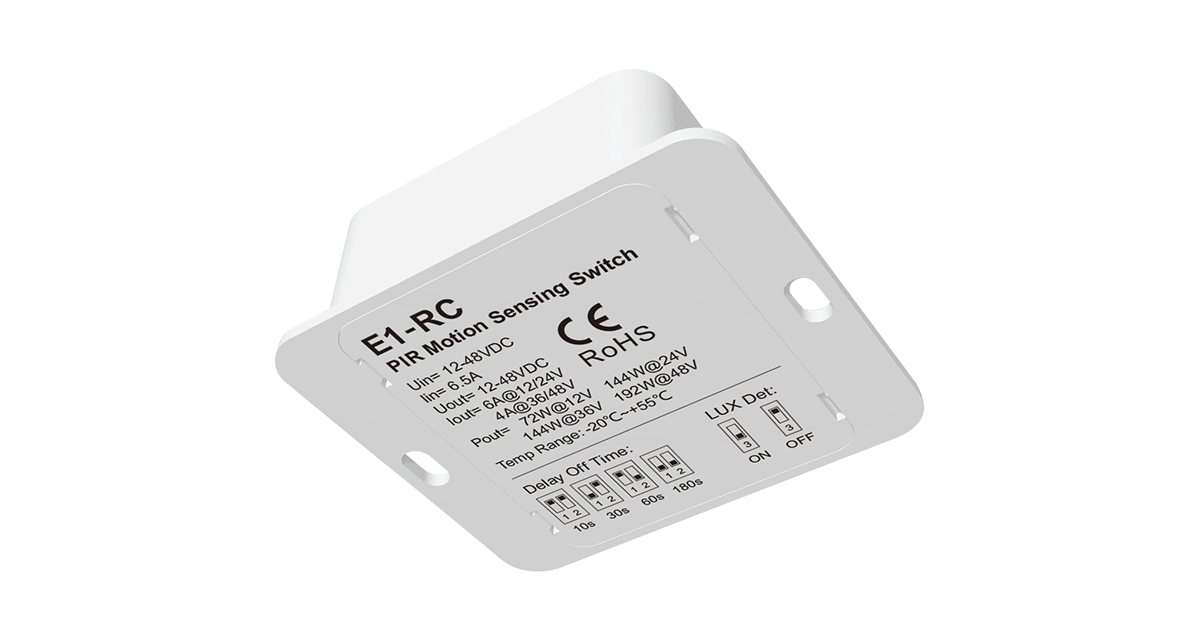

• DIP prepínače 1 a 2 (Timer) – mechanické prepínače pre jednoduchú voľbu 4 úrovní času oneskorenia vypnutia svetla: 10s, 30s, 60s a 180s.
• DIP prepínač 3 (Daylight detection) – zapína alebo vypína senzor okolitého svetla. V stave ON spína svetlo len pri zotmení pod 30 luxov (nočný režim). V stave OFF reaguje na pohyb 24 hodín denne bez ohľadu na denné svetlo.
• Dva režimy vypínania – podporuje buď kompletné zhasnutie po uplynutí času (továrenské nastavenie), alebo prechod do útlmového režimu s trvalým orientačným jasom 10 %.
• LED indikátor LUX/RUN – vizuálne signalizuje každé úspešné zaznamenanie pohybu (1 bliknutie), stlačenie tlačidiel alebo prebiehajúcu konfiguráciu.

Technické parametre

Integrácia

Spínač E1-RC funguje autonómne a je určený na priamu káblovú integráciu medzi napájací transformátor a jednofarebný LED pás. Vďaka priamemu PWM výstupu eliminuje potrebu ďalších externých prijímačov či ovládačov.

Prijímače v ponuke

V ponuke sú tieto typy prijímačov:

• Pre LED pásy: malé moduly, ktoré pripojíte k 12 / 24 V pásu a umožnia jeho plynulé stmievanie jednofarebných svetiel.
• Pre 230 V sieťové svetlá (zapínanie/vypínanie): jednoduché reléové moduly na spínanie bežných žiaroviek či lámp.
• Pre 230 V stmievateľné žiarovky: moduly umožňujúce zapínanie, vypínanie a hladké stmievanie klasických aj LED stmievateľných žiaroviek na 230 V.

Niektoré prijímače fungujú výlučne s diaľkovým ovládačom, iné si môžete prepojiť aj s mobilnou aplikáciou (Tuya Smart App alebo Smart Home), Philips HUE App či hlasovými asistentmi (Alexa, Google Assistant, Apple HomeKit, Tmall Genie a Xiaodu) cez Zigbee.

Párovanie prijímačov

Keďže tento model funguje ako priamy drôtový spínač s výstupným výkonom, klasické bezdrôtové RF párovanie sa nevykonáva. Nastavenie režimu správania senzora sa realizuje nasledovne:

1. Režim nízkeho jasu po odchode osôb: Do 5 sekúnd od zapnutia napájania spínača stlačte krátko tlačidlo SET 3-krát. LED indikátor 3-krát blikne. Svetlo po skončení časového limitu nezhasne, ale zostane svietiť na 10 % jasu.
2. Režim úplného zhasnutia (Továrenský reset): Do 5 sekúnd od zapnutia napájania spínača stlačte krátko tlačidlo SET 5-krát. LED indikátor 5-krát blikne. Systém kompletne zhasne zakaždým, keď v detekčnom poli nie je pohyb.

Inštalácia

1. Upevnite spínač na stenu (odporúčaná výška 1–1.5 m) alebo na strop (maximálna výška 3 m) pomocou montážnych skrutiek.
2. Pripravte si pevné alebo lanované vodiče s prierezom 0.5 až 1.5 mm² s odizolovaním v dĺžke 6–8 mm. Skrutkové svorky dôkladne dotiahnite, aby ste predišli vysokému prechodovému odporu a zahrievaniu pri plnom zaťažení.

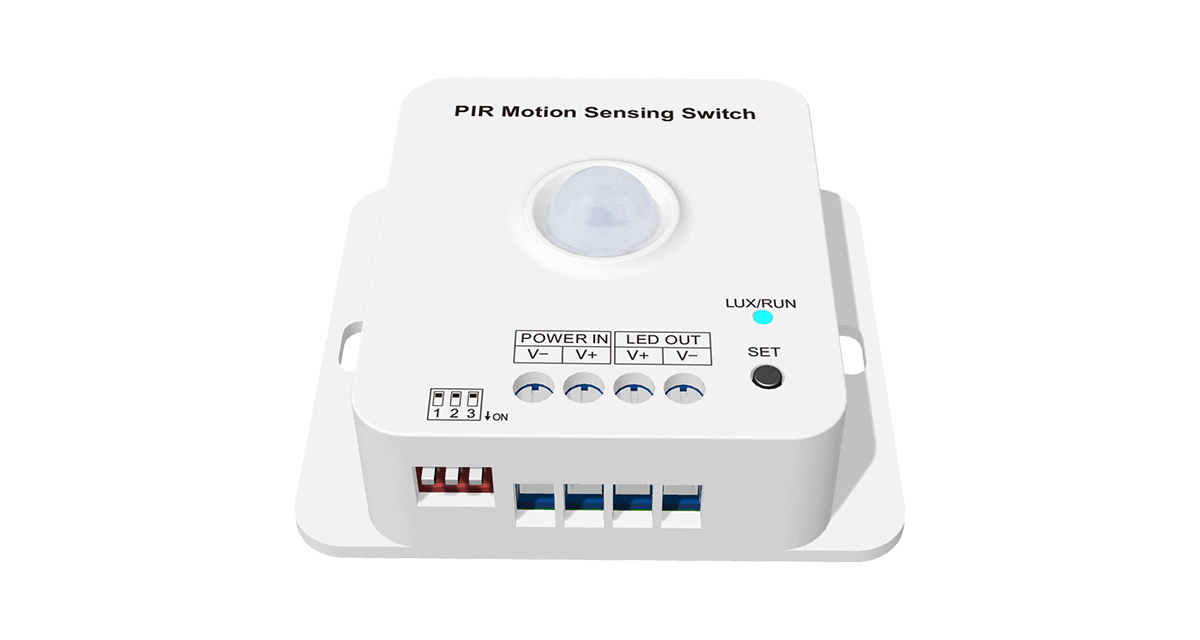

3. Pripojte vodiče podľa schémy: napájací zdroj na vstup (POWER IN V+/V-) a jednofarebný LED pás na výstup (LED OUT V+/V-). Výkon zdroja by mal byť aspoň 1.2-násobkom záťaže LED pásu, aby sa zamedzilo preblikávaniu.
4. Upozornenie pre montáž: Senzor neumiestňujte na priame slnečné svetlo, do blízkosti zdrojov tepla (varné dosky, spotrebiče produkujúce horúcu paru) ani k prúdeniu vzduchu (klimatizácie, ventilátory, okná). V detekčnej zóne (3-5 m) sa nesmú nachádzať žiadne prekážky (nábytok, zásteny).

Použitie

• Automatizované osvetlenie domácich šatníkov, skríň, technických miestností a špájz.
• Chodby, predsiene, spálne a schodiská, kde sa vyžaduje automatické zopnutie svetla bez hľadania vypínača v tme.

Scény / Prednastavenia

Špecifické správanie pri aktivácii režimu nízkeho jasu po odchode osôb:

Ak je spínač nakonfigurovaný tak, aby po odchode ľudí nezhasínal (udržiaval trvalý 10 % jas), rozsah regulácie hlavného jasu cez tlačidlo SET sa automaticky upraví na 25 % – 100 %. Zároveň sa prahová hodnota senzora denného svetla automaticky zvýši na 130 luxov a osvetlenie sa úplne vypne len vtedy, ak intenzita okolitého svetla dosiahne alebo prekročí úroveň 200 luxov.

Manuál na stiahnutie v PDF:

Na preklad do Slovenčiny kliknite sem
a nahrajte stiahnutý PDF súbor.
