Schodiskový automat ATTRACTIVE ES32-V









                      Schodiskový automat ATTRACTIVE ES32-V















            Schodiskový automat ATTRACTIVE ES32-V


            Schodiskový automat ATTRACTIVE ES32-V













Na sklade


























                            Cena
                              bez DPH:


      73,09 €






                            Cena
                              s DPH(23 %):




        89,90 €


















do košíka:






        ks























                      Skladom:


                            2,00 ks






                      Číslo produktu:

                            ES32-V






                        Celkové rozmery produktu:


                                    186 × 86 × 25,5 mm






                        Vhodný pre:


                                    Jednofarebné LED pásy






                        Plynulé rozsvietenie po zapnutí:


                                    ÁNO






                        Napájanie ovládača/vypínača:


                                    5-24V DC






                        Rozsah stmievania::


                                    nestmieva






                      EAN kód:

                        9900361300003





























Kompletné špecifikácie

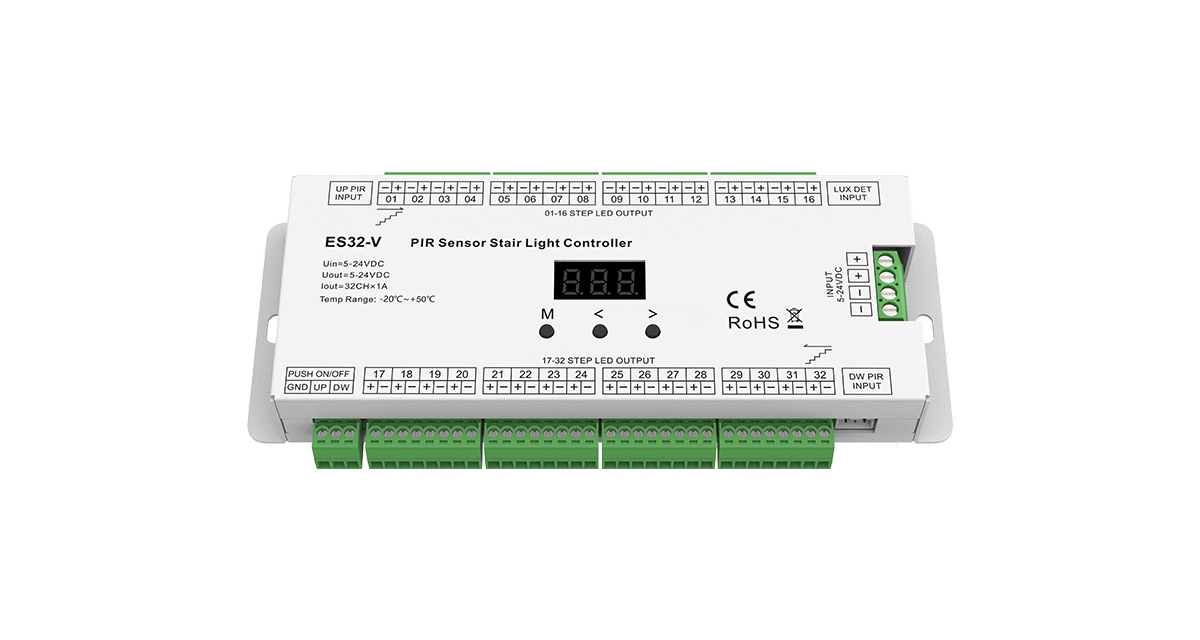

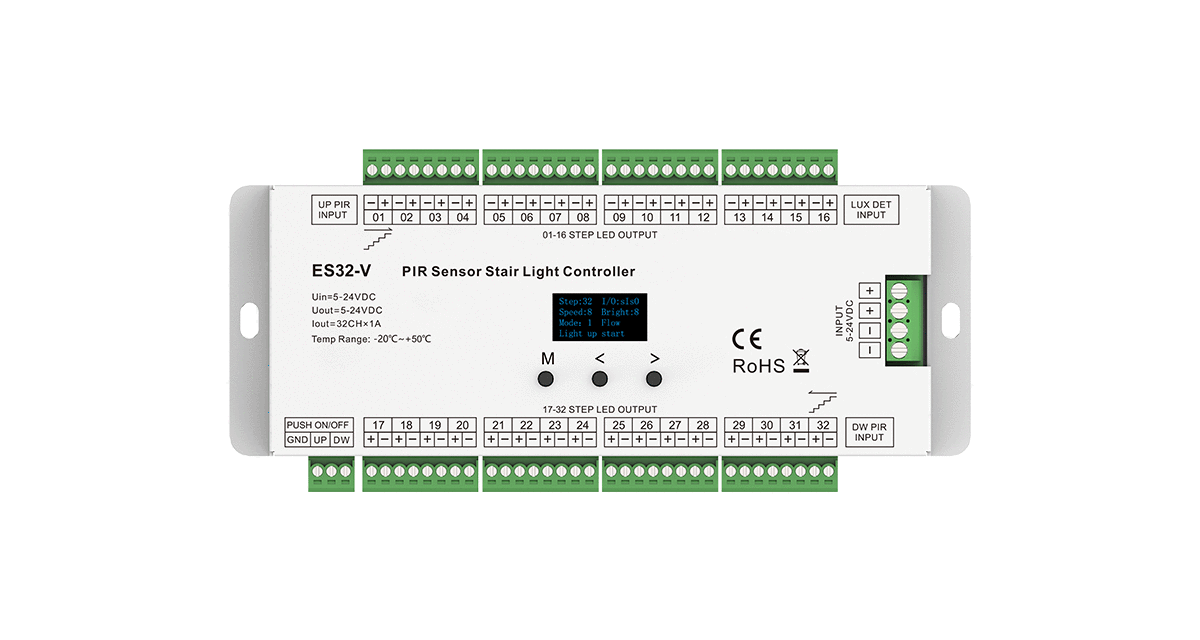

ES32-V – Sensor Stair Light Controller


Kompletné riešenie pre inteligentné osvetlenie schodísk: ES32-V kombinuje dual PIR senzory, denný svetelný senzor a dva push-prepínače s 32-krokovým výstupom pre elegantné a pohodlné ovládanie LED pásov.


Funkcie




  • Dual PIR snímače (hore/dole) + dual push switch vstupy pre manuálne ovládanie
    •

  • 32 kanálov konštantného napätia, max. 1 A na kanál
    •

  • OLED displej a 3-tlačidlové ovládanie
    •

  • 6 režimov behu: Flow, Chase, Trail, Float, Five-Step, One-Step
    •

  • Nastavenie rýchlosti a jasu v 1–8 úrovniach
    •

  • Synchronizované alebo sekvenčné zapínanie/vypínanie krokov
    •

  • Voľba fade-in/fade-out 0–3 s
    •

  • Auto-off oneskorenie 5 s–10 min
    •

  • Rýchlotest a ochrana proti skratu
    •

  • Možnosť vypnúť nefunkčný kanál v 32-ch disable menu
    •



Technické parametre






Parameter
Hodnota






Vstupné napätie
5–24 V DC




Typ výstupu
Konštantné napätie, 32 × 1 A




Výstupný výkon
32 × (5–24) W




Počet kanálov
32




Rozmery (Š×H×V)
186 × 86 × 25,5 mm




Hmotnosť
0,65 kg




Prevádzková teplota
–20 °C až +55 °C




IP rating
IP20




Senzorové parametre
Detekčná vzdialenosť ≤ 3 m, uhol 30° (±10°)




Záruka
5 rokov






Inštalácia




  1. Pripojte 5–24 V DC na vstupy „INPUT +“ a „INPUT –“.
    2.

  2. Pripojte UP/DW PIR senzory do „UP PIR INPUT“ a „DW PIR INPUT“.
    3.

  3. Pripojte push switch k vstupom „UP Push“ a „DW Push“.
    4.

  4. Pripojte LUX senzor do „LUX DET INPUT“.
    5.

  5. Pripojte LED pásy na výstupy „01–16“ a „17–32 STEP LED OUTPUT“ (dodržte polaritu).
    6.

  6. Zapnite napájanie a cez OLED menu nastavte kroky, režim, jas, rýchlosť, fade a delay.
    7.



Použitie




  • Automatické osvetlenie schodiska pri pohybe v oboch smeroch
    •

  • Manuálne zapnutie/vypnutie zospodu alebo zhora schodiska
    •

  • Efektné sekvenčné alebo synchronizované behy krokov
    •



Scény / Prednastavenia


ES32-V si pamätá všetky parametre (počet krokov, režim, jas, rýchlosť, fade, delay, disable kanálov) aj po vypnutí napájania.


Manuál na stiahnutie v PDF:


Manuál


Na preklad do Slovenčiny kliknite sem
a nahrajte stiahnutý PDF súbor.
