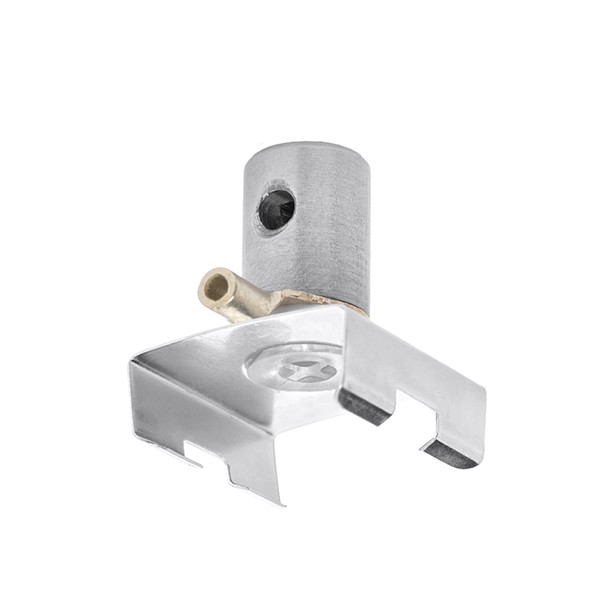

Hlavica 45-ZZ - Napájacia

Kompletné špecifikácie

Hlavica 45-ZZ slúži k montáži spoločne s profilmi 45-ALU, SILER, TAN-C5. Hlavica sa inštaluje nacvaknutím na hliníkový profil do drážok na to určených. Tento typ hlavice je napájací. Napájanie DC napätie prechádza vonkajškom hlavice. Spôsob montáže je viditeľný na obrázku. K zaveseniu-uchyteniu svietidlá sú potrebné dve tieto hlavice. Jednou prechádza vodič s polaritou V+ a druhou s polaritou V-.
Výroba svietidla je veľmi jednoduchá, zavesenie-uchytenie LED profilu je možné pomocou oceľového lanka ,alebo prútu- vodivej tyče a ďalej pomocou úchytiek pre rôzne podklady. Pokiaľ nie je možné pri povrchovej montáži kde schovať napájací zdroj doporučujeme použiť profil BOX ,alebo NIBO, ktorý je určený pre výrobu svietidiel. K utiahnutiu skrutky v záveske 45-ZZ s používa imbusový kľúč veľkosti 3, ktorý nie je súčasťou balenia.
V ponuke je podobný produkt z názvom Záveska. Rozdiel je v spôsobe montáže. Hlavica sa montuje z boku na oceľový prút a záveska z vrchu.
Pomocou tejto hlavice s vhodným príslušenstvom sa dajú vyrobiť závesné svietidlá ,prípadne svietidlá pre osvetľovanie reklám a nadpisov.

• vysoká kvalita spracovania

• znesie veľké zaťaženie

• hlavica je vhodná pre všetky prúty – vodivé tyče

Na stiahnutie

Návod na inštaláciu výrobku 42212
