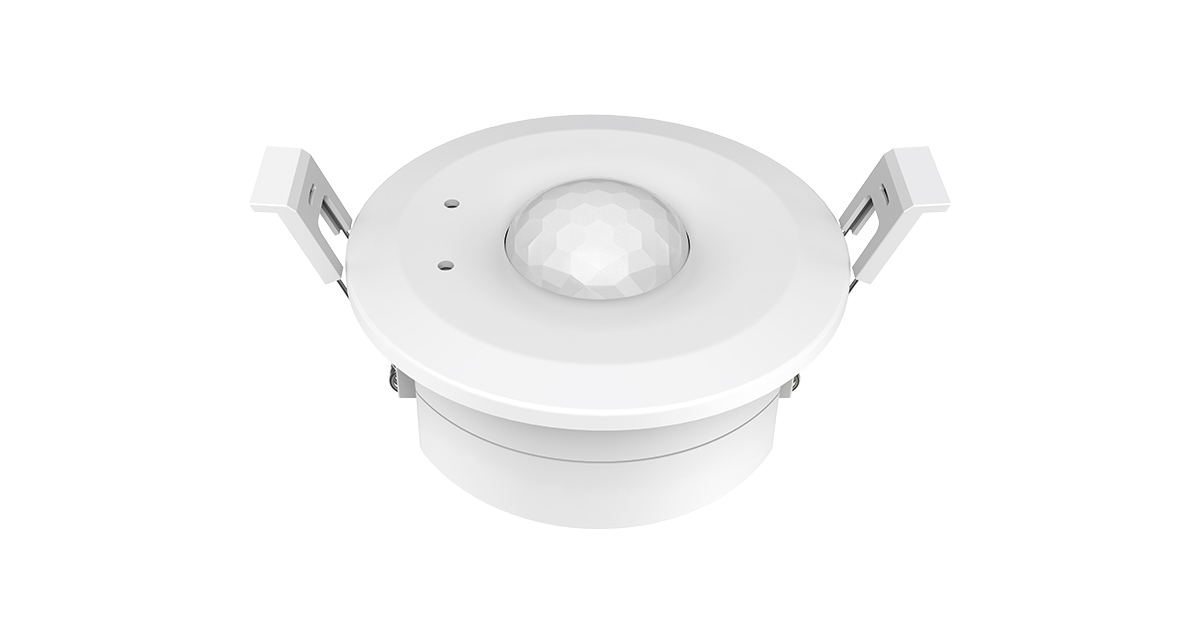

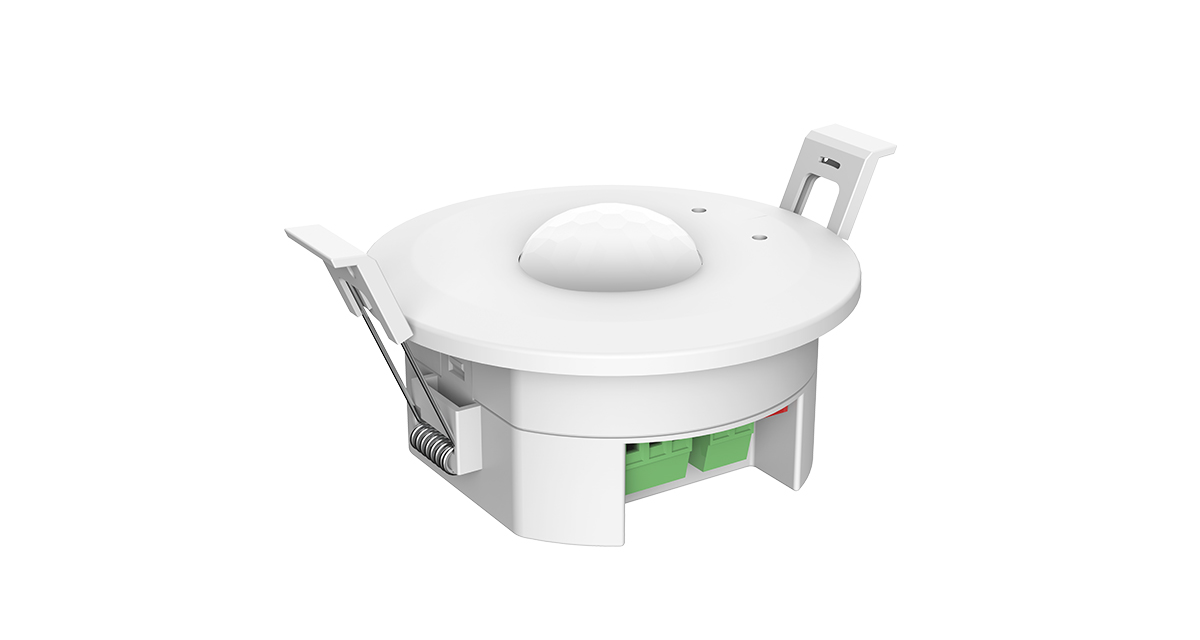

Senzor ATTRACTIVE 100-240VAC PIR indukčný stmievač a spínač (RF/0-10V) EH-R









                      Senzor ATTRACTIVE 100-240VAC PIR indukčný stmievač a spínač (RF/0-10V) EH-R















            Senzor ATTRACTIVE 100-240VAC PIR indukčný stmievač a spínač (RF/0-10V) EH-R













Na sklade








Kompatibilné prijímače nájdete dole pod popisom


                Akcia

















                            Cena
                              bez DPH:


      14,55 €






                            Cena
                              s DPH(23 %):




        17,90 €


















do košíka:






        ks














                          Price chart Transparentná história cien












                      Skladom:


                            5,00 ks






                      Číslo produktu:

                            EH-R






                        Celkové rozmery produktu:


                                    95 x 86 x51 mm






                        Vhodný pre:


                                    Jednofarebné LED osvetlenie






                        Rozsah stmievania:


                                    nestmieva






                        Plynulé rozsvietenie po zapnutí:


                                    ÁNO






                        Napájanie ovládača/vypínača:


                                    100–240 V AC






                      EAN kód:

                        9900296100006





























Kompletné špecifikácie


PIR Induction Dimmer & Switch (EH-R)


Vdýchnite novú inteligenciu do vášho osvetlenia s EH-R – vysokonapäťovým PIR stmievačom a spínačom s integrovaným denným senzorom. Ideálne pre stropné montáže, kde sa pohyb a svetelné podmienky postarajú o dokonalú atmosféru bez nutnosti ovládania rukou.


Funkcie




  • PIR pohybový detektor s integrovaným denným svetelným senzorom
    •

  • Výstup 0/1-10 V pre pripojenie stmievača LED driver (max. 30 mA)
    •

  • AC vstup 100–240 V s výstupným relé s nulovým priechodom (max. 4 A)
    •

  • Funkcia RF diaľkového ovládača na 2,4 GHz pre párovanie s RF LED kontrolérmi
    •

  • Nastavenie oneskorenia vypnutia a prahu svetla pomocou potenciometrov
    •

  • Nízka spotreba <1,3 W v prevádzke
    •



Technické parametre






Parameter
Hodnota






Vstupné napätie
100–240 V AC




Výstupný signál
0/1-10 V (max. 30 mA), RF 2,4 GHz




Max. výstupný prúd
4 A (AC)




Spotreba
<1,3 W (prevádzka)




Detekčná zóna
Max. 10 × 5 m (D×V)




Oneskorenie vypnutia
10 s / 30 s / 90 s / 3 min / 10 min / 30 min / +∞




Čas v pohotovostnom režime
0 s / 30 s / 90 s / 3 min / 10 min / 30 min / +∞




Prahová hodnota svetla
10 / 30 / 50 / 100 / 150 / 200 lux / Disable




Očakávané svetlo
50 / 100 / 150 / 200 / 250 / 300 / 400 lux




Montážna výška
Max. 5 m




Detekčný uhol
120° (stropná montáž)




Prevádzková teplota
–20 °C až +50 °C




IP rating
IP20




Záruka
5 rokov






Prijímače v ponuke




  • LED pásy – prijímače na 12/24 V
    •

  • 230 V spínacie moduly – reléové prijímače
    •

  • 230 V stmievacie moduly – stmievacie prijímače
    •



Okrem kompatibilného diaľkového ovládača je možné vybrané modely prijímačov ovládať aj cez aplikácie Tuya Smart App, Smart Home, alebo hlasových asistentov (Alexa, Google Assistant, HomeKit) cez Zigbee.


Párovanie prijímačov




  1. Krátkym stlačením tlačidla „Match Run“ na ovládači a ihneď potom stlačte „Match Run“ na senzore – LED zabliká 1×.
    2.

  2. Power Restart: Vypnite napájanie ovládača, opäť ho zapnite a stlačte tlačidlo senzora 3× – LED zabliká 3×.
    3.

  3. Vymazanie párovania: Vypnite a zapnite ovládač, stlačte tlačidlo senzora 5× – LED zabliká 5×, alebo podržte tlačidlo 5 s.
    4.



Inštalácia




  1. Vyrežte otvor Ø 86 mm do stropu a pripojte AC 100–240 V k vstupu senzora.
    2.

  2. Zasuňte senzor do otvoru, snímacia plocha smeruje nadol.
    3.

  3. Pripojte výstupné vodiče k LED driveru alebo k AC výstupu podľa potreby.
    4.



Použitie




  • Automatické osvetlenie pri vstupe do miestnosti
    •

  • Stmievanie podľa okolitého svetla a pohybu
    •

  • Nočné osvetlenie s dlhou dobou prevádzky
    •



Scény / Prednastavenia


EH-R neobsahuje pamäť prednastavení ani scény – funguje na priame zapínanie, vypínanie a stmievanie podľa senzorov.


Manuál na stiahnutie v PDF:


Manuál


Na preklad do Slovenčiny kliknite sem
a nahrajte stiahnutý PDF súbor.
