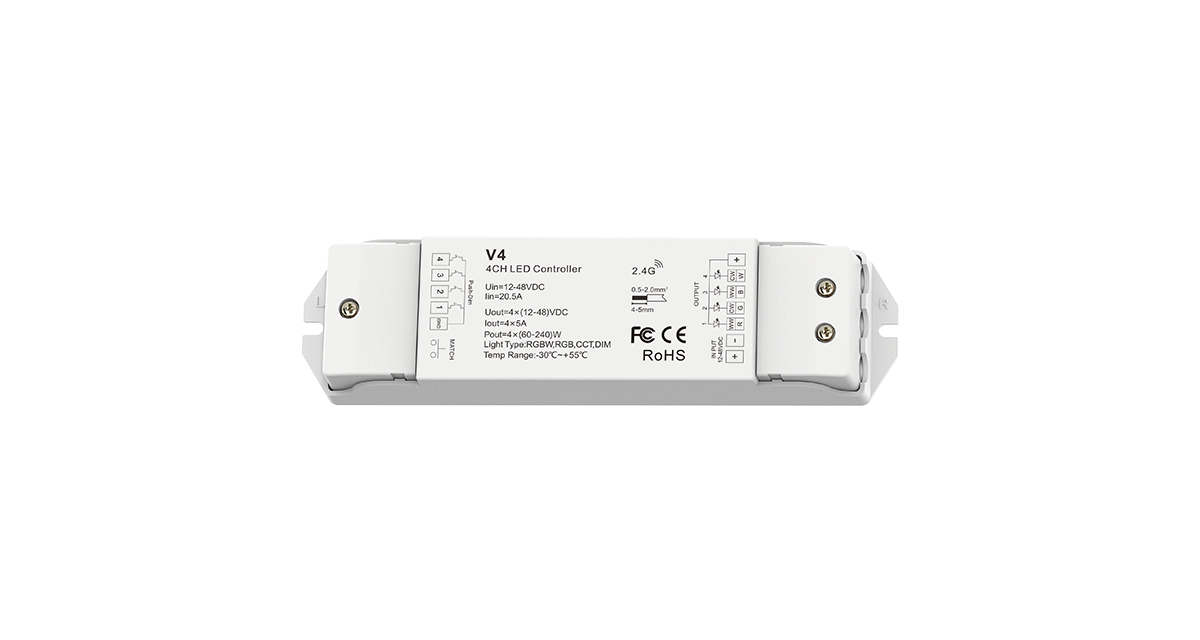

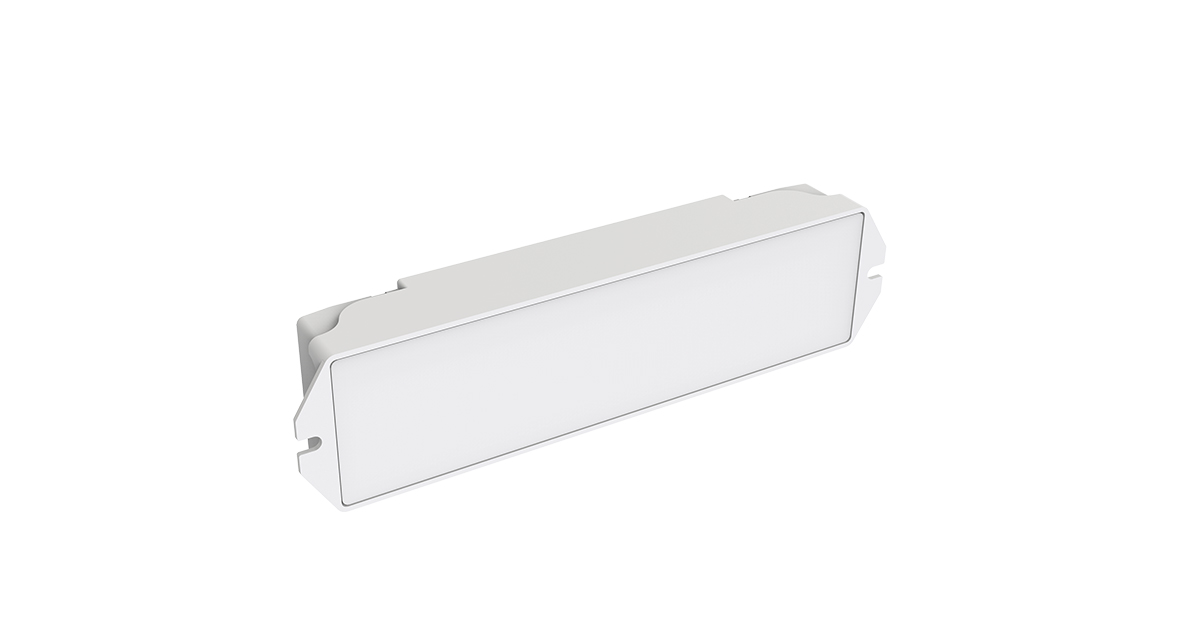

Riadiaca jednotka ATTRACTIVE pre Jednofarerbné, Dual White a RGB/W osvetlenie20A V4









                      Riadiaca jednotka ATTRACTIVE pre Jednofarerbné, Dual White a RGB/W osvetlenie20A V4















            Riadiaca jednotka ATTRACTIVE pre Jednofarerbné, Dual White a RGB/W osvetlenie20A V4


            Riadiaca jednotka ATTRACTIVE pre Jednofarerbné, Dual White a RGB/W osvetlenie20A V4













Na sklade








Kompatibilné ovládače nájdete dole pod popisom



















                            Cena
                              bez DPH:


      20,24 €






                            Cena
                              s DPH(23 %):




        24,90 €


















do košíka:






        ks























                      Skladom:


                            11,00 ks






                      Číslo produktu:

                            V4






                        Vhodná pre:


                                    Všetky Jednofar., Dual White, RGB/W LED pásy a niektoré svietidlá






                        Typ bezdrôtovej komunikácie:


                                    Rádio frekvenčná 2,4GHz + externým tlačidlom






                        Dosah:


                                    30m






                        Vstupné napájacie napätie:


                                    12-48V DC






                        Napätie na výstupe zariadenia:


                                    12-48V DC






                        Plynulý nábeh po zapnutí / Rozsah stmievania:


                                    ÁNO / 0,1– 100%






                        Celkové rozmery produktu:


                                    (DxŠxV) 175x45x27mm






                        Maximálny počet spárovaných ovládačov:


                                    10






                        Ovládanie Smartphonom:


                                    ANO s nutnosťou použitia Wifi prevodníka






                        Možnosť ovládať aj klasickým tlačidlom:


                                    ANO






                      EAN kód:

                        9900167500003





























Kompletné špecifikácie




          Počet výstupných kanálov:

                          4






          Maximálne prúdové zaťaženie na kanál:

                          5A






          Maximálne zaťaženie na kanál pri 12V:

                          60W






          Maximálne zaťaženie na kanál pri 24V:

                          120W






          Celkové prúdové zaťaženie:

                          20A






          Celkové maximálne zaťaženie pri 12V:

                          240W






          Celkové maximálne zaťaženie pri 24V:

                          480W






          IP krytie:

                          IP20






          Certifikácia:

                          CE, EMC, LVD, RED, RoHS





V4 4-kanálový RF RGBW/RGB/CCT/DIM LED ovládač


Výkonný 4-kanálový RF ovládač pre 12–48 V DC RGBW, RGB aj jednobarevné LED pásy. V4 ponúka ultra-plynulé stmievacie rozhranie s 4 096 úrovňami (0 %–100 %), 10 vstavaných dynamických režimov, auto-transmitting pre predĺženie dosahu až 30 m a synchronizáciu viacerých jednotiek bez bliknutia. Navyše umožňuje výber PWM frekvencie (1 kHz, 2 kHz, 4 kHz alebo 8 kHz) a externé push-dim ovládanie pre jednoduché zapnutie/vypnutie a stmievanie priamo z miesta inštalácie.


Funkcie




  • 4× konštantný výstup (12–48 V DC) pre RGBW/RGB/CCT/DIM pásy, 5 A/kanál
    •

  • 4 096-úrovňové stmievacie rozhranie bez bliknutia
    •

  • 10 vstavaných dynamických režimov (jump, smooth, fade …)
    •

  • RF 2,4 GHz ovládanie single/multi-zone (až 10 diaľkovačov na jednotku)
    •

  • Auto-transmitting: predĺženie dosahu a opakovanie signálu cez ďalšie prijímače (až 30 m)
    •

  • Synchronizácia stmievacích scén na viacerých jednotkách
    •

  • Podpora externého push-dim ovládania (0 %–100 % stmievateľné)
    •

  • Výber PWM frekvencie: 1 kHz, 2 kHz, 4 kHz alebo 8 kHz
    •

  • Ochrana proti prehriatiu, preťaženiu, skratu s automatickým resetom
    •



Technické parametre






Parameter
Hodnota






Vstupné napätie
12–48 V DC




Vstupný prúd
20,5 A




Výstupné napätie
4× (12–48 V DC)




Výstupný prúd
5 A/kanál




Výstupný výkon
60–240 W/kanál




Úrovne stmievania
4 096 (12-bitové)




PWM frekvencia
1 kHz (default), 2 kHz, 4 kHz alebo 8 kHz




Dosah RF signálu
až 30 m (voľný priestor)




Prevádzková teplota
−30 °C až +55 °C




Teplota púzdra (Tc)
+85 °C




Rozmery (L׊×V)
178 × 50 × 38 mm




Hmotnosť
0,144 kg




IP rating
IP20




Certifikácie
CE, RoHS, FCC; EN IEC 55015; EN IEC 61547; ETSI EN 301 489-1/-3; EN 61347-1/-2; ETSI EN 300 440




Záruka
5 rokov






Inštalácia a párovanie




  1. Odpojte napájanie.
    2.

  2. Pripojte DC zdroj (+/–) k vstupu a LED pásy k výstupným kanálom R, G, B, W (alebo WW/CW pre CCT).
    3.

  3. Zapnite napájanie.
    4.

  4. Párovanie “Match key”: krátko stlačte tlačidlo Match, potom stlačte ON/OFF (pre single-zone) alebo zónové tlačidlo na RF diaľkovači – LED zabliká pri úspechu.
    5.

  5. Párovanie Power-Restart: vypnite a znovu zapnite napájanie, potom na diaľkovači stlačte ON/OFF alebo zónové tlačidlo 3× – LED zabliká 3×.
    6.

  6. Odstránenie párovaní: podržte Match 5 s alebo vypnite a zapnite napájanie a na diaľkovači stlačte tlačidlo 5× – LED zabliká 5× pri vymazaní.
    7.



Použitie




  • Krátke stlačenie diaľkovača: zap/vyp s 3 s fade-in/fade-out efektom.
    •

  • Dlhé stlačenie (1–6 s): plynulé stmievanie 0 %–100 %.
    •

  • Krátke stlačenie diaľkovača pre prepínanie medzi 10 dynamickými režimami.
    •

  • Synchronizácia viacerých jednotiek podržaním tlačidla > 10 s.
    •



Manuál na stiahnutie v PDF: Manuál V4


Na preklad do slovenčiny kliknite sem a nahrajte stiahnutý PDF súbor.
