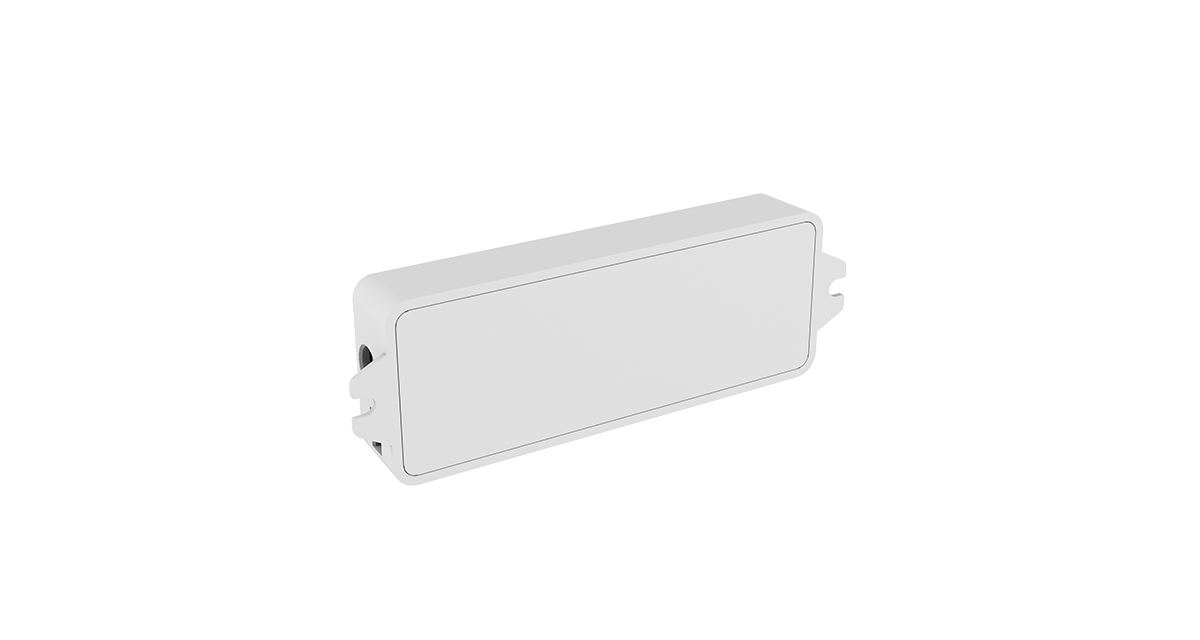

Riadiaca jednotka ATTRACTIVE pre Jednofarebné osvetlenie 0-10V + RF -L4-M









                      Riadiaca jednotka ATTRACTIVE pre Jednofarebné osvetlenie 0-10V + RF -L4-M















            Riadiaca jednotka ATTRACTIVE pre Jednofarebné osvetlenie 0-10V + RF -L4-M


            Riadiaca jednotka ATTRACTIVE pre Jednofarebné osvetlenie 0-10V + RF -L4-M













Na sklade








Kompatibilné ovládače nájdete dole pod popisom


                Akcia

















                            Cena
                              bez DPH:


      8,13 €






                            Cena
                              s DPH(23 %):




        10,00 €


















do košíka:






        ks














                          Price chart Transparentná história cien












                      Skladom:


                            4,00 ks






                      Číslo produktu:

                            L4-M






                        Vhodná pre:


                                    Napájacie zdroje stmievateľné napätím 0-10V






                        Typ bezdrôtovej komunikácie:


                                    Rádio frekvenčná 2,4GHz






                        Dosah:


                                    30m






                        Vstupné napájacie napätie:


                                    12-24V DC alebo 85-265V AC






                        Napätie na výstupe zariadenia:


                                    Riadiace napätie 0-10V






                        Plynulý nábeh po zapnutí / Rozsah stmievania:


                                    ÁNO / 0,1– 100%






                        Celkové rozmery produktu:


                                    (DxŠxV) 118x38x20mm






                        Maximálny počet spárovaných ovládačov:


                                    10






                        Ovládanie Smartphonom:


                                    ANO s nutnosťou použitia Wifi prevodníka






                        Možnosť ovládať aj klasickým tlačidlom:


                                    NIE






                      EAN kód:

                        9900168500002





























Kompletné špecifikácie




          Počet výstupných kanálov:

                          4 (0-10V)






          IP krytie:

                          IP20






          Certifikácia:

                          CE, EMC, LVD, RED, RoHS

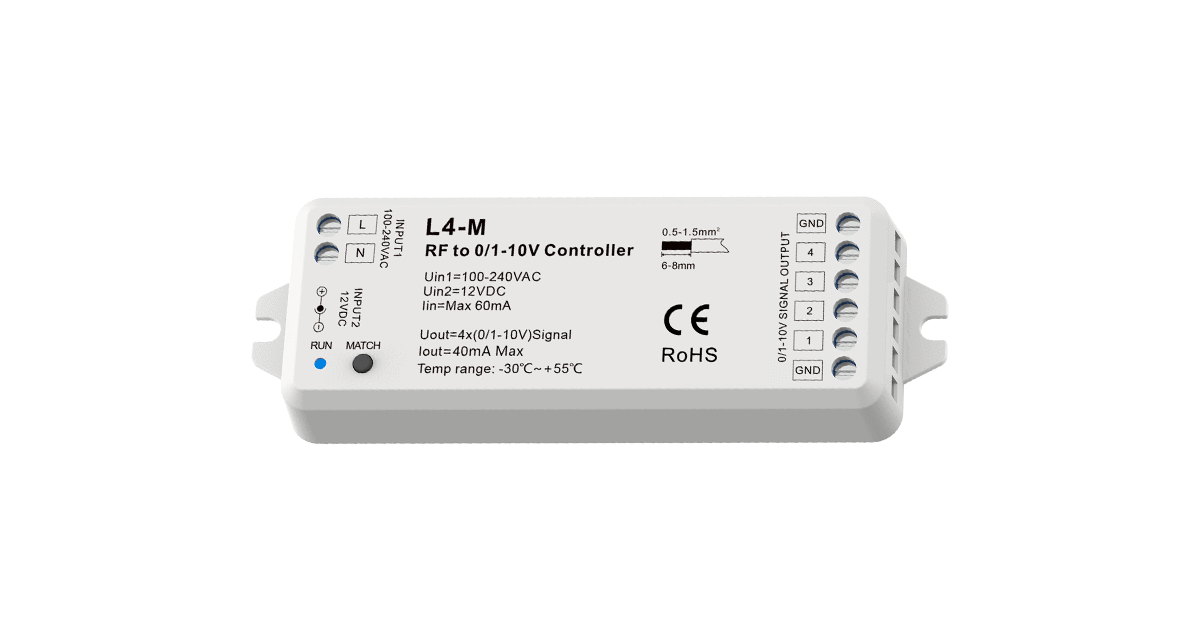

RF 4-kanálový 0–10 V LED regulátor L4-M


Premeňte svoje LED osvetlenie na flexibilný svetelný zážitok pomocou 4-kanálového regulátora L4-M. S presným stmievačom 0–10 V a rádiovou frekvenciou 2,4 GHz dosiahnete plynulé stmavovanie a ovládanie z akéhokoľvek miesta až do 30 m bez potreby káblového prepojenia.


Funkcie




  • RF 2,4 GHz ovládanie pre 4 kanály 0–10 V
    •

  • 256 úrovní stmavenia s rozlíšením 0–100 % bez mihotania
    •

  • Kompatibilné s single-color, dual-color a RGB/RGBW diaľkovými ovládačmi
    •

  • Podpora až 10 diaľkových ovládačov na jeden prijímač
    •

  • Voľba času prechodu stmavenia/vypnutia: 0,5 s alebo 3 s
    •



Technické parametre






Parameter
Hodnota






Rozsah stmavenia
0–100 %




Vstupné napätie
100–240 VAC alebo 12 V DC




Frekvencia RF
2,4 GHz




Výstupný prúd
4 × 10 mA (0–10 V)




Ovládacia vzdialenosť
až 30 m (voľný priestor)




Prevádzková teplota
–30 °C až +55 °C




Max. teplota puzdra
+65 °C




Stupeň ochrany
IP20




Rozmery (D × Š × V)
120 × 43 × 27 mm




Hmotnosť
0,068 kg






Integrácia


L4-M sa jednoducho spáruje s RF diaľkovými ovládačmi pre single-color, dual-color alebo RGB/RGBW pásy. Každý prijímač podporuje až 10 vysielačov. Na párovanie použite tlačidlo Match podľa nasledujúcich krokov:




  • Párovanie tlačidlom Match: krátko stlačte Match, potom stlačte On/Off alebo príslušné tlačidlo zóny; LED zabliká 3× – párovanie úspešné.
    •

  • Automatické párovanie: po reštarte napájania vypnite a zapnite L4-M, potom stlačte On/Off alebo tlačidlo zóny 3×; LED zabliká 3×.
    •

  • Odstránenie párovania: reštart napájania + 5× stlačenie On/Off (LED zabliká 5×), alebo podržte Match 5 s (LED zabliká 5×).
    •

  • Obnovenie továrenského režimu: podržte Match 10 s – LED zabliká a čas prechodu stmavenia sa vráti na 0,5 s.
    •



Inštalácia




  1. Odpojte napájanie.
    2.

  2. Pripojte AC L a N alebo +12 V/− na vstupné svorky.
    3.

  3. Pripojte vodiče 0–10 V k výstupom CH1–CH4 (GND, DIM+, DIM−).
    4.

  4. Zapnite napájanie a otestujte párovanie a stmievacie funkcie diaľkovým ovládačom.
    5.



Použitie




  • Dekoratívne osvetlenie pod skrinkami v kuchyni pre presný jas pri varení
    •

  • Podsvietenie TV steny s ovládaním z pohodlia gauča
    •

  • Svetelné scény v obývačke pre filmový večer alebo párty
    •



Scény


Naprogramujte si vlastné svetelné nastavenia – od príjemného tlmeného svetla až po jasné osvetlenie na prácu, a prepínajte ich jediným klikom na diaľkovom ovládači.


Manuál na stiahnutie v PDF:


Manuál


Na preklad do Slovenčiny kliknite sem
a nahrajte stiahnutý PDF súbor.
