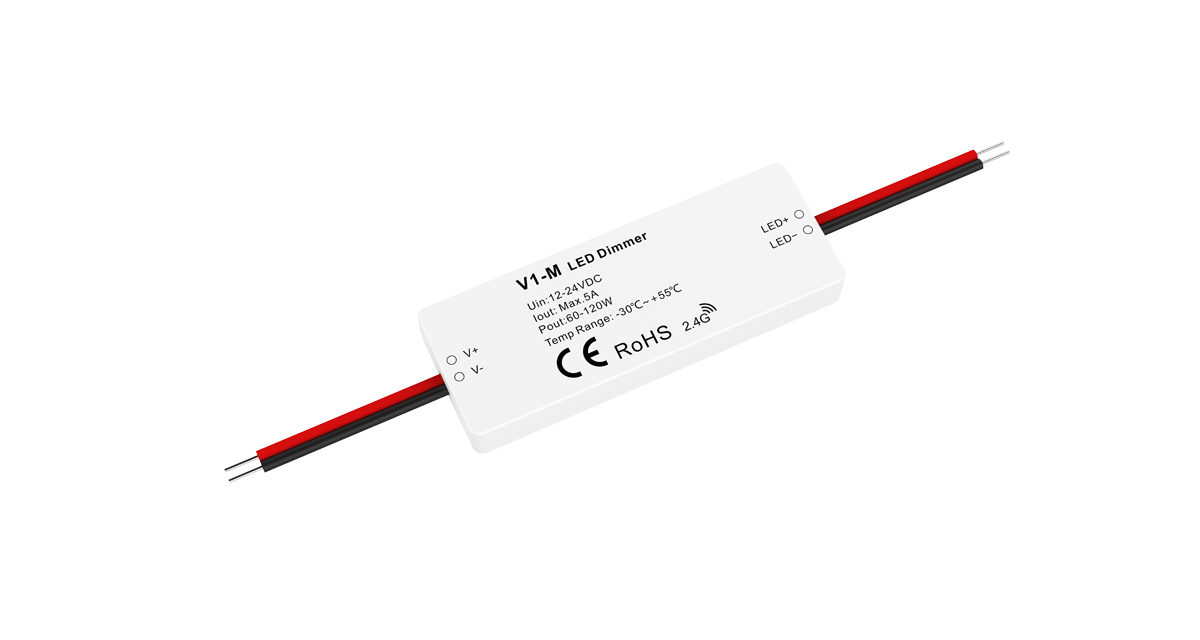

Mini RF prijímač ATTRACTIVE pre Jednofarebné osvetlenie 5A  V1-M









                      Mini RF prijímač ATTRACTIVE pre Jednofarebné osvetlenie 5A  V1-M
















Na sklade








Kompatibilné ovládače nájdete dole pod popisom



















                            Cena
                              bez DPH:


      8,09 €






                            Cena
                              s DPH(23 %):




        9,95 €


















do košíka:






        ks























                      Skladom:


                            9,00 ks






                      Číslo produktu:

                            V1-M






                        Vhodná pre:


                                    Jednofarebné LED pásy, Ploché svietidlá a LED panely






                        Typ bezdrôtovej komunikácie:


                                    Rádio frekvenčná 2,4GHz






                        Dosah:


                                    30m






                        Vstupné napájacie napätie:


                                    12 - 24V DC






                        Napätie na výstupe zariadenia:


                                    12-24V DC






                        Plynulý nábeh po zapnutí / Rozsah stmievania:


                                    ÁNO / 0,1– 100%






                        Celkové rozmery produktu:


                                    (DxŠxV) 64x23,5x8,5mm






                        Maximálny počet spárovaných ovládačov:


                                    10






                        Ovládanie Smartphonom:


                                    ANO s nutnosťou použitia Wifi prevodníka






                        Možnosť ovládať aj klasickým tlačidlom:


                                    NIE






                      EAN kód:

                        9900295500005





























Kompletné špecifikácie




          Počet výstupných kanálov:

                          1






          Maximálne prúdové zaťaženie na kanál:

                          5A






          Maximálne zaťaženie na kanál pri 12V:

                          60W






          Maximálne zaťaženie na kanál pri 24V:

                          120W






          Celkové prúdové zaťaženie:

                          5A






          IP krytie:

                          IP20






          Certifikácia:

                          CE, EMC, LVD, RED, RoHS





V1-M 12–24 V DC Mini RF LED Controller


Kompaktný jednokanálový radiálny ovládač pre 12–24 V DC LED pásy, ktorý kombinuje ultra-plynulé 4 096-úrovňové stmievacie rozhranie, nastaviteľný 3 s fade-in/fade-out, auto-transmitting pre predĺženie dosahu až 30 m a synchronizáciu viacerých jednotiek. :contentReference[oaicite:0]{index=0}


Funkcie




  • 4 096 úrovní stmievania (0 %–100 %) bez bliknutia
    •

  • RF 2,4 GHz ovládanie single/multi-zone, až 10 ovládačov na jednu jednotku
    •

  • Auto-transmitting: predĺženie dosahu cez ďalšie prijímače (až 30 m)
    •

  • Synchronizácia viacerých prijímačov pre jednotné stmievacie scény
    •

  • 3 s fade-in/fade-out čas nastaviteľný dlhým stlačením tlačidla
    •

  • Funkcia pamäte poslednej úrovne aj pri výpadku napájania
    •

  • Ochrana proti prehriatiu, preťaženiu a skratu s automatickým resetom
    •



Technické parametre






Parameter
Hodnota






Vstupné napätie
12–24 V DC




Výstupný prúd
max. 5 A




Výstupný výkon
60–120 W




Stmievacie úrovne
4 096 (12-bitové)




PWM frekvencia
2 000 Hz (default)




Stmievacia krivka
Logaritmická




Dosah RF signálu
až 30 m (voľný priestor)




Prevádzková teplota (Ta)
–30 °C až +55 °C




Teplota púzdra (Tc)
+85 °C




IP rating
IP20




Rozmery (L׊×V)
90 × 38 × 20 mm




Hmotnosť
0,021 kg




Certifikácie
CE, RED; ETSI EN 300 328 V2.2.2; EN 61347-1:2015+A1:2021; EN 61347-2-13:2014+A1:2017; EN 62479:2010; ETSI EN 301 489-1 V2.2.3; ETSI EN 301 489-17 V3.2.4




Záruka
5 rokov







Inštalácia a párovanie




  1. Vypnite napájanie.
    2.

  2. Pripojte DC vstup (+/–) k zdroju 12–24 V DC a výstup (+/–) k LED pásu.
    3.

  3. Obnovte napájanie a krátko stlačte tlačidlo Match, potom stlačte ON/OFF alebo zónové tlačidlo na RF ovládači (LED zabliká 3 × pri úspechu).
    4.

  4. Power-Restart párovanie: vypnite a zapnite napájanie, potom stlačte tlačidlo na ovládači 3 ×.
    5.

  5. Vymazanie párovaní: podržte tlačidlo Match 5 s (LED zabliká 5 ×) alebo použite Delete postup cez ovládač.
    6.



Automatické prenášanie signálu a synchronizácia viacerých jednotiek zabezpečia jednotné scény aj na väčších inštaláciách. :contentReference[oaicite:1]{index=1}


Použitie




  • Krátke stlačenie na diaľkovači: zap/vyp s 3 s fade efektom.
    •

  • Dlhé stlačenie na diaľkovači: plynulé stmievane (0 %–100 %).
    •

  • Pamäť poslednej úrovne aj pri vypnutí napájania.
    •

  • Možnosť synchronizovať až 10 jednotiek pre zjednotené ovládanie.
    •



Manuál na stiahnutie v PDF:


Manuál V1-M


Na preklad do slovenčiny kliknite sem a nahrajte stiahnutý PDF súbor.
