Úvod »LED ovládače» Riadiaci systém ATTRACTIVE pre Dual White osvetlenie R7-1+V2





Riadiaci systém ATTRACTIVE pre Dual White osvetlenie R7-1+V2









                      Riadiaci systém ATTRACTIVE pre Dual White osvetlenie R7-1+V2















            Riadiaci systém ATTRACTIVE pre Dual White osvetlenie R7-1+V2


            Riadiaci systém ATTRACTIVE pre Dual White osvetlenie R7-1+V2













Na sklade








Kompatibilné prijímače nájdete dole pod popisom



















                            Cena
                              bez DPH:


      26,02 €






                            Cena
                              s DPH(23 %):




        32,00 €


















do košíka:






        ks























                      Skladom:


                            1,00 ks






                      Číslo produktu:

                            R7-1+V2






                        Vhodný pre:


                                    Dual White LED pásy a svietidlá






                        Typ bezdrôtovej komunikácie:


                                    Rádio frekvenčná 2,4GHz






                        Dosah:


                                    30m

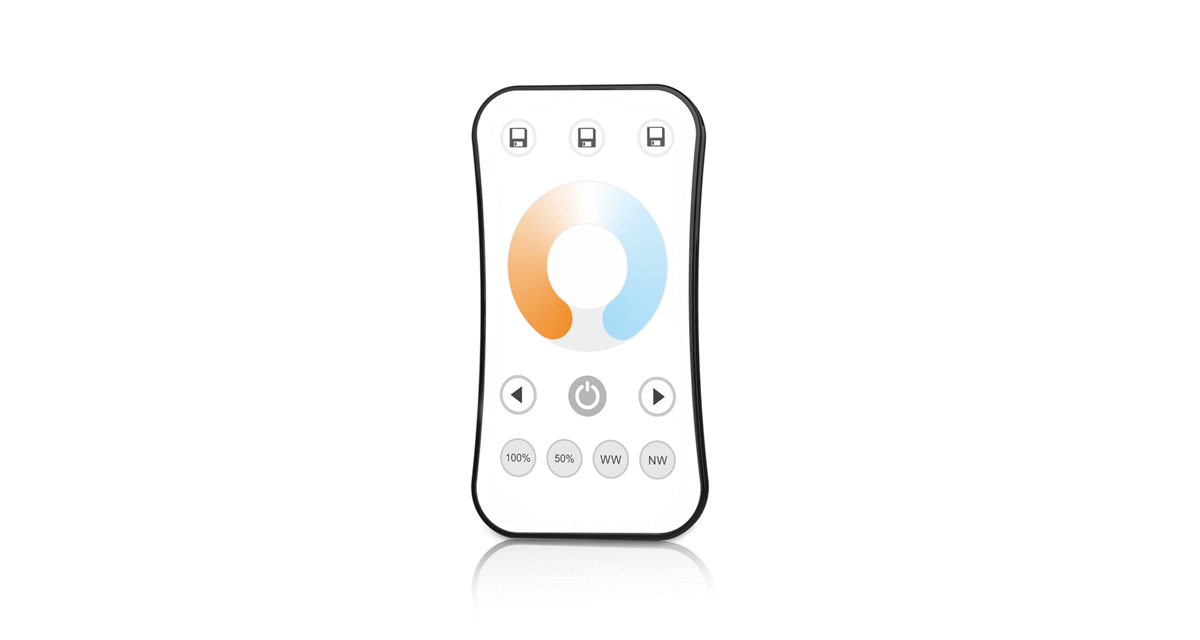

                        Rozmery diaľkového ovládača:


                                    (ŠxVxH) 58,5x107x9mm






                        Rozmery riadiacej jednotky:


                                    (DxŠxV) 97x33x18mm






                        Napájanie ovládača:


                                    Batéria CR2032 3V






                        Napájanie riadiacej jednotky:


                                    12-24V DC






                        Napätie na výstupe zariadenia:


                                    12-24V DC






                        Max počet ovládaných zón:


                                    1






                        Rozsah stmievania:


                                    1– 100%






                        Plynulé rozsvietenie po zapnutí:


                                    ÁNO






                        Maximálny počet ovládaných prijímačov:


                                    >1000






                      EAN kód:

                        9900164700000





























Kompletné špecifikácie




          Celkové maximálne zaťaženie pri 12V:

                          120W






          Celkové maximálne zaťaženie pri 24V:

                          240W






          Možnosť nahradenia aplikáciou v smartphone:

                          ÁNO






          Vode odolnosť:

                          NIE






          Certifikácia:

                          CE, EMC, LVD, RED, RoHS







V2 + R7-1 – Dual Color LED Controller Kit


Upravte teplotu bieleho svetla od teplej po studenú a plynulo stmievajte svoj LED pás – so sadou V2 + R7-1 získate ultra-citlivý dotykový color slide aj bezdrôtový dosah až 30 m.


Funkcie




  • 2 kanály CW/WW pre lineárne nastavenie teploty bielej (4096 úrovní)
    •

  • Stepless stmievaniu 0–100 % s PWM frekvenciou 2000 Hz a lineárnou dimovacou krivkou
    •

  • Auto-transmitting & synchronizácia viacerých jednotiek do 30 m
    •

  • Nastaviteľný fade-time pri zapnutí/vypnutí (0,5–3 s)
    •

  • Bezblikajúce vypínanie/zapínanie a plynulá regulácia jasu
    •



Technické parametre






Parameter
Hodnota






Vstupné napätie
12 – 24 V DC




Vstupný prúd
10,5 A




Výstupné napätie
2× (12 – 24 V DC)




Výstupný prúd
2 × 5 A




Výstupný výkon
2× (60 – 120) W




Typ výstupu
Constant voltage




Prevádzková teplota
-30 °C až +55 °C




Max. teplota krytu
+85 °C




Stupeň ochrany
IP20




Stmievanie
4096 úrovní, PWM 2000 Hz, lineárna krivka (Gamma 1.0)




Pohotovostný prúd (remote)
< 10 µA




Pohotovostný čas
1 rok




Dosah RF
30 m (bez prekážok)




Certifikácie
CE, EMC, RED, LVD




Ochrana
Reverzná polarita, skrat




Záruka
5 rokov






Súprava obsahuje

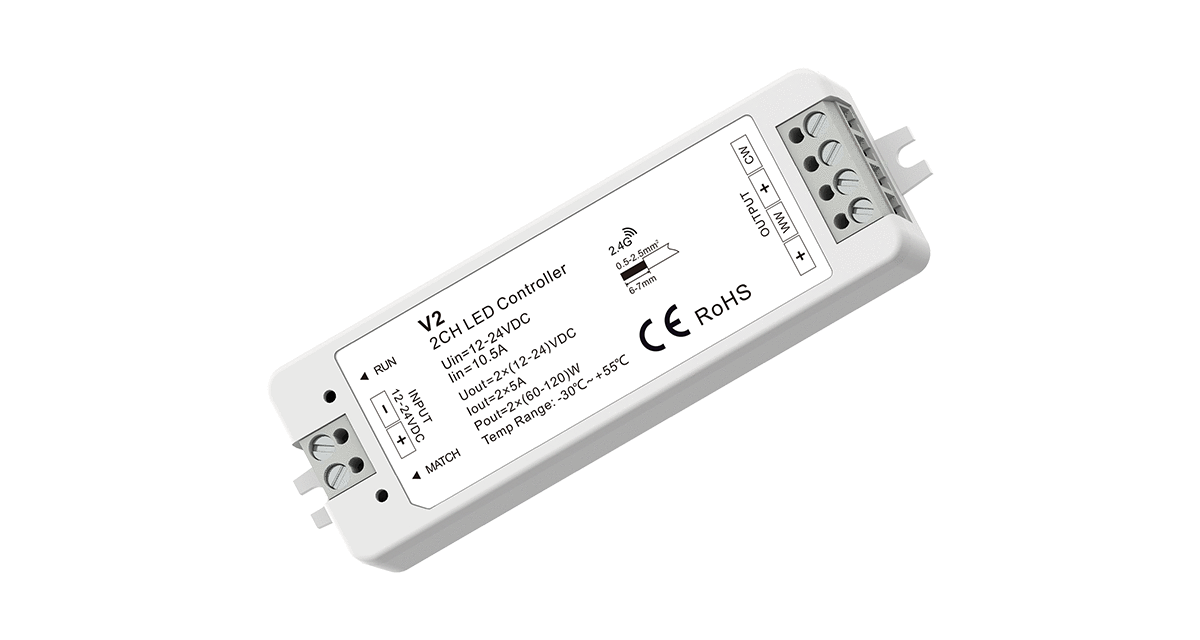

  • V2 – Dual Color LED kontrolér (Touch Color Slide)
    •

  • R7-1 – 2-kanálový prijímač pre CW/WW pásy
    •



Párovanie




  1. Match key: krátke stlačenie tlačidla Match na V2, ihneď stlačte On/Off na R7-1 → 1× blik = úspešné spárovanie.
    2.

  2. Power Restart: vypnite a zapnite napájanie prijímača, potom stlačte On/Off 3× → 3× blik = úspech.
    3.

  3. Vymazanie: podržte Match 5 s na V2 alebo power-cycle + 5× stlačenie On/Off → 5× blik = zmazanie všetkých párovaní.
    4.



Inštalácia




  1. Vypnite napájanie.
    2.

  2. Pripojte 12–24 V DC k vstupu V2 a CW/WW vodiče k výstupu.
    3.

  3. Umiestnite V2 na montážny rám a zabezpečte.
    4.

  4. Prijímač R7-1 nainštalujte v dosahu a pripojte LED pás a napájanie.
    5.



Použitie




  • Dotykom color slide: plynulá zmena CW → WW.
    •

  • Long press: kontinuálne stmievaniu 0–100 %.
    •

  • Tlačidlo On/Off: okamžité zapnutie/vypnutie.
    •

  • Auto-sync: viac jednotiek pracuje synchronizovane.
    •



Scény / Prednastavenia


3 prednastavené scény – krátke stlačenie recall, dlhé (2 s) save.


Manuál na stiahnutie v PDF:


Manuál V2+R7-1


Preklad do Slovenčiny: kliknite sem a nahrajte stiahnutý PDF súbor.
