Úvod »LED ovládače» Bezdotykový vypínač/stmievač do ALU lišty 12-24V ATTRACTIVE E1-G

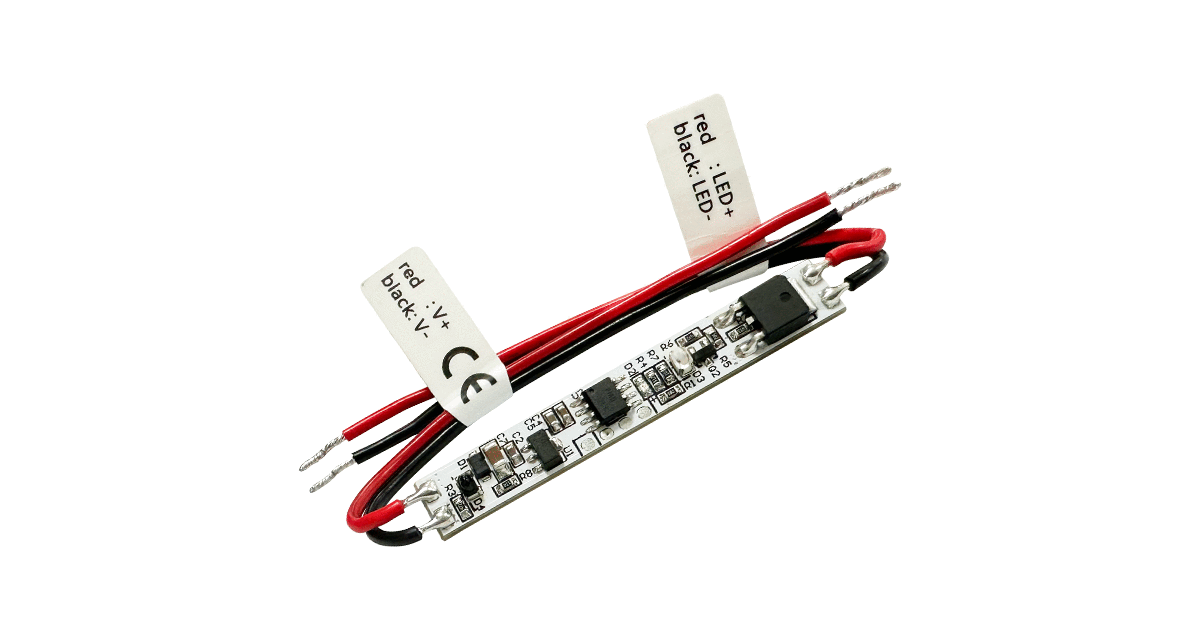

Bezdotykový vypínač/stmievač do ALU lišty 12-24V ATTRACTIVE E1-G









                      Bezdotykový vypínač/stmievač do ALU lišty 12-24V ATTRACTIVE E1-G















            Bezdotykový vypínač/stmievač do ALU lišty 12-24V ATTRACTIVE E1-G













Na sklade


























                            Cena
                              bez DPH:


      8,05 €






                            Cena
                              s DPH(23 %):




        9,90 €


















do košíka:






        ks























                      Skladom:


                            18,00 ks






                      Číslo produktu:

                            E1-G






                        Celkové rozmery produktu:


                                    55 x 8 x 4,5 mm






                        Vhodný pre:


                                    Jednofarebné LED osvetlenie






                        Rozsah stmievania:


                                    1– 100%






                        Plynulé rozsvietenie po zapnutí:


                                    ÁNO






                        Napájanie ovládača/vypínača:


                                    12-24V DC






                      EAN kód:

                        9900357600001





























Kompletné špecifikácie


E1-G – Hand Sweep Sensor Switch


Rýchle a bezdotykové ovládanie osvetlenia jediným mávnutím ruky priamo nad senzorom. E1-G prináša pohodlné a elegantné zapínanie, vypínanie aj stmavenie LED pásov bez nutnosti vŕtania.


Funkcie




  • Hand sweep senzor – bezvŕtacie, čisté riešenie
    •

  • Postupné zapínanie a vypínanie LED pásu pri jednom mávnutí
    •

  • Podržanie ruky >2 s pre plynulé nastavenie jasu
    •

  • Maximálny výstupný prúd 4 A, výkon až 96 W @ 24 V
    •

  • Detekčná vzdialenosť 5–8 cm cez plast, sklo a iné priehľadné materiály
    •

  • Jednoduchá montáž v hliníkovom profile pomocou 3M pásky
    •

  • Nízká cena a vysoká stabilita
    •



Technické parametre






Parameter
Hodnota






Model
E1-G




Vstupné napätie
5–24 V DC




Výstupné napätie
5–24 V DC




Max. výstupný prúd
4 A




Max. výstupný výkon
20 W @ 5 V / 48 W @ 12 V / 96 W @ 24 V




Typ výstupu
Konštantné napätie, logaritmická krivka stmavenia




PWM frekvencia
2000 Hz (default)




Rozsah stmavenia
1 %–100 %




Detekčná vzdialenosť
5–8 cm




Prevádzková teplota
–30 °C až +55 °C




Rozmery (D׊)
55 x 8 x 4,5 mm




Hmotnosť
0,011 kg




Záruka
5 rokov




Certifikácie
CE; EN IEC 55015:2019+A11:2020; EN 61547:2023; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019; EN 61347-1:2015+A1:2021; EN 61347-2-13:2014+A1:2017






Inštalácia




  1. Odpojte napájanie.
    2.

  2. Pripojte vstupné vodiče 5–24 V DC na svorky „+“ a „–“.
    3.

  3. Pripojte LED pás k výstupným svorkám (+/–) s dodržaním polarity.
    4.

  4. Prilepte senzor a LED pás do hliníkového profilu pomocou 3M pásky.
    5.

  5. Nainštalujte PC kryt do profilu a umiestnite nálepku ruky nad senzor.
    6.



Použitie




  • Osvetlenie šatníkov aktivované gestom ruky
    •

  • Osvetlenie skriniek a vitrín bez nutnosti vypínača
    •

  • Dekoratívne osvetlenie pod poličkami
    •



Scény / Prednastavenia


Modul E1-G neobsahuje pamäť prednastavení ani scény – funguje na priame zapínanie, vypínanie a stmavenie podľa pohybu ruky.

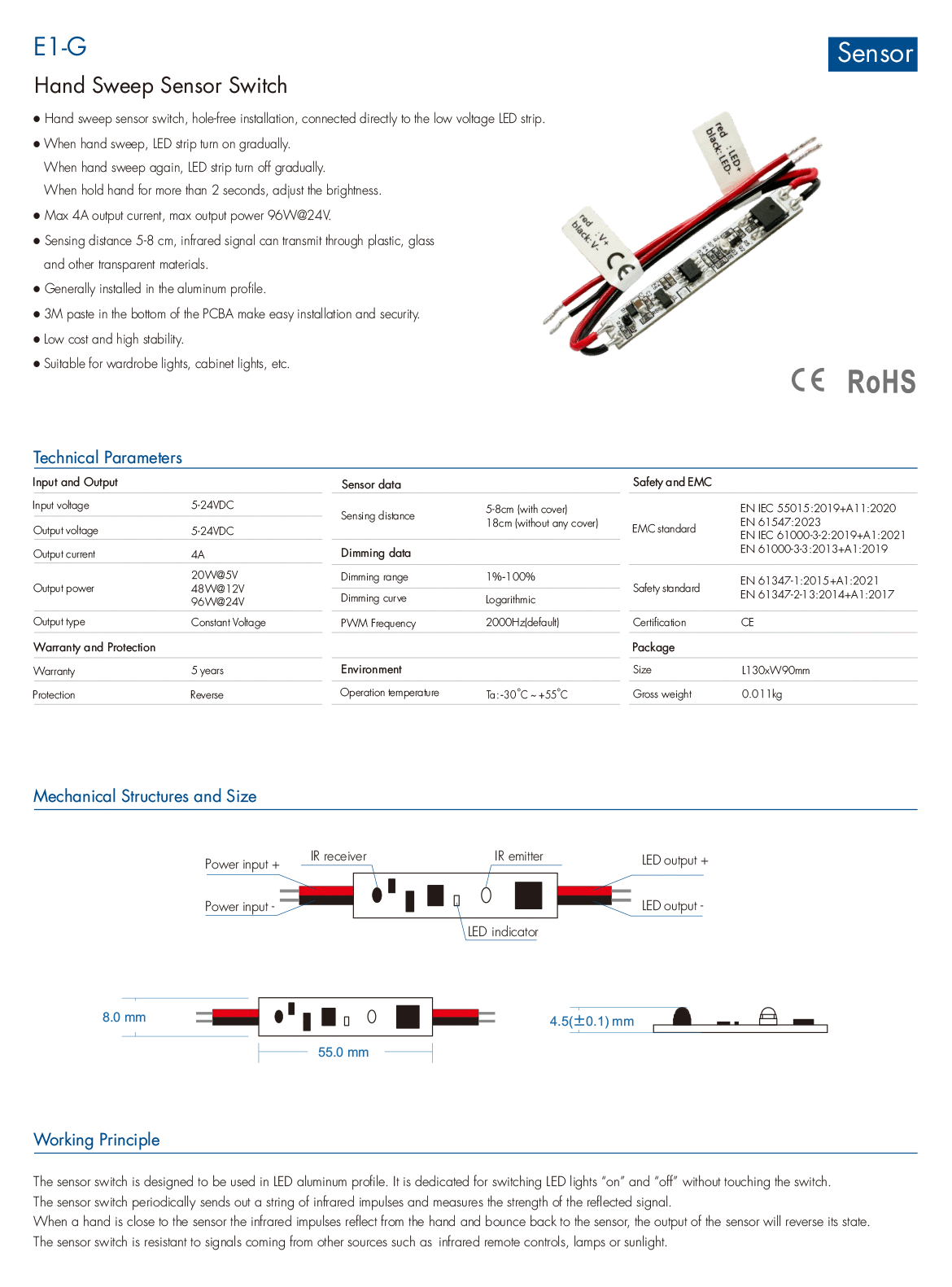

Manuál na stiahnutie v PDF:


Manuál


Na preklad do Slovenčiny kliknite sem
a nahrajte stiahnutý PDF súbor.
