Úvod »LED ovládače» Dotykový vypínač/stmievač do Al lišty 12-24V ATTRACTIVE E1-C





Dotykový vypínač/stmievač do Al lišty 12-24V ATTRACTIVE E1-C









                      Dotykový vypínač/stmievač do Al lišty 12-24V ATTRACTIVE E1-C















            Dotykový vypínač/stmievač do Al lišty 12-24V ATTRACTIVE E1-C


            Dotykový vypínač/stmievač do Al lišty 12-24V ATTRACTIVE E1-C


            Dotykový vypínač/stmievač do Al lišty 12-24V ATTRACTIVE E1-C













Na sklade


























                            Cena
                              bez DPH:


      7,56 €






                            Cena
                              s DPH(23 %):




        9,30 €


















do košíka:






        ks























                      Skladom:


                            22,00 ks






                      Číslo produktu:

                            E1-C






                        Celkové rozmery produktu:


                                    50 x 7,8 x 3-10 mm






                        Vhodný pre:


                                    Jednofarebné LED osvetlenie






                        Rozsah stmievania:


                                    1– 100%






                        Plynulé rozsvietenie po zapnutí:


                                    ÁNO






                        Napájanie ovládača/vypínača:


                                    12-24V DC






                      EAN kód:

                        9900195300002





























Kompletné špecifikácie



E1-C – Single Color LED PCBA Mini Touch Dimmer


Doprajte svojim LED pásom jemné a plynulé stmievanie bez zbytočných káblov. E1-C je kompaktný dotykový dimmer pre jednofarebný LED pás, ktorý v sebe spája vysokú citlivosť, jednoduchú inštaláciu a robustnú spoľahlivosť – presne to, čo váš štýlový interiér potrebuje.


Funkcie




  • 1 kanálový stmievač a vypínač pre jednofarebný LED pás (0–100 % plynulé stmievanie)
    •

  • Dotykové ovládanie s vysokou citlivosťou a LED indikátorom
    •

  • Max. výstupné zaťaženie 3 A (36 W @ 12 V / 72 W @ 24 V)
    •

  • 4 voľby PWM frekvencie: 125 Hz (štandard), 500 Hz, 2000 Hz, 8000 Hz
    •

  • Kompatibilné s PC krytom, akrylom alebo zrkadlovým sklom (0,5–2 mm)
    •

  • Jednoduché prichytenie 3M páskou priamo na hliníkový profil
    •

  • Nízke náklady a vysoká životnosť
    •



Technické parametre






Parameter
Hodnota






Výstupné napätie
12 – 24 V DC




Max. výstupný výkon
36 W @ 12 V / 72 W @ 24 V




Prevádzkový prúd
< 8 mA




Pohotovostný prúd
< 16 μA




PWM frekvencia
125 Hz / 500 Hz / 2000 Hz / 8000 Hz




Prevádzková teplota
-30 °C až +55 °C

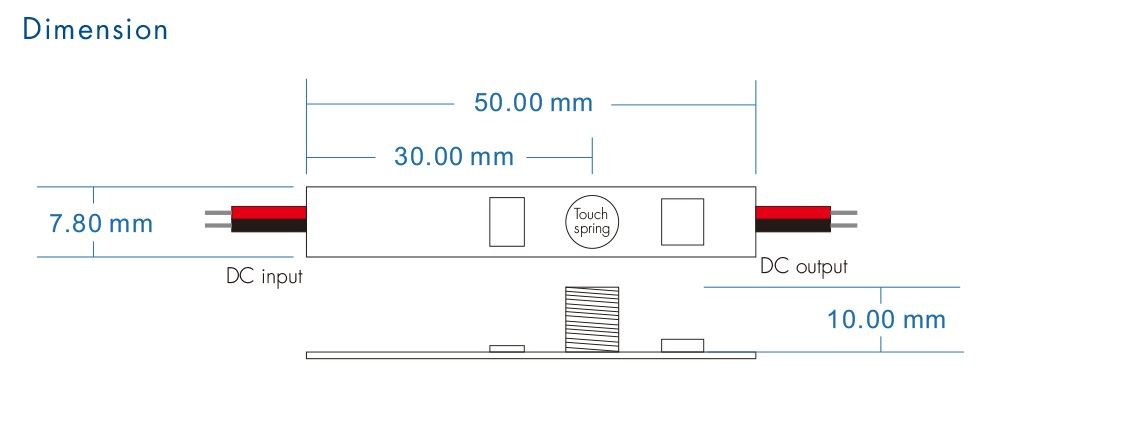

Rozmery (L׊×H)
50 x 7,8 x 3-10 mm




Hmotnosť (gross)
0.011 kg




Stupeň ochrany
IP20




Normy EMC
EN IEC 55015, EN IEC 61547




Bezpečnostné normy
EN 61347-1/-2, EN 62493




Certifikácia
CE, RoHS, FCC




Záruka
5 rokov






Integrácia

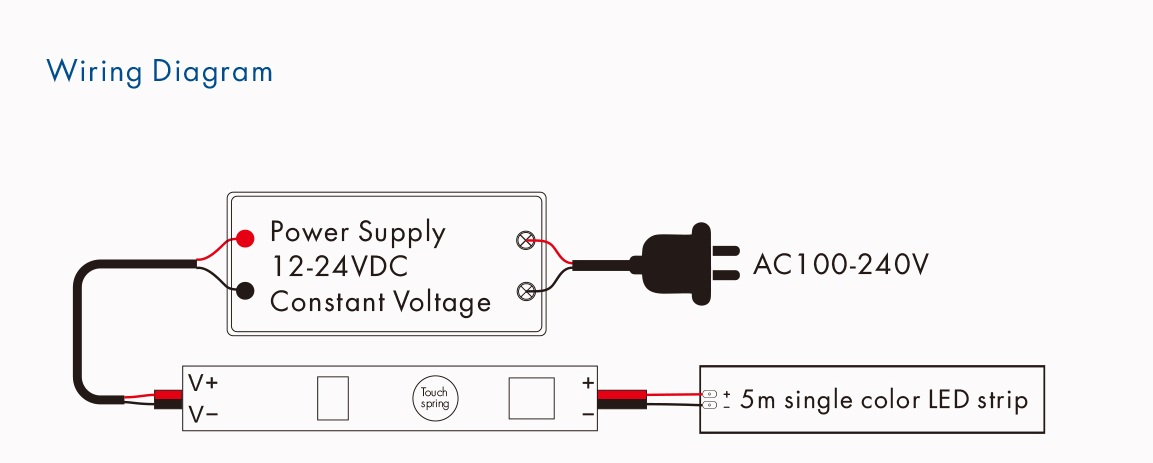

E1-C jednoducho pripojíte k 12–24 V DC zdroju a k jednofarebnému LED pásu cez V+/V- svorky. Ideálny do hliníkových profilov s dotykovým krytom z PC, akrylu alebo zrkadlového skla.

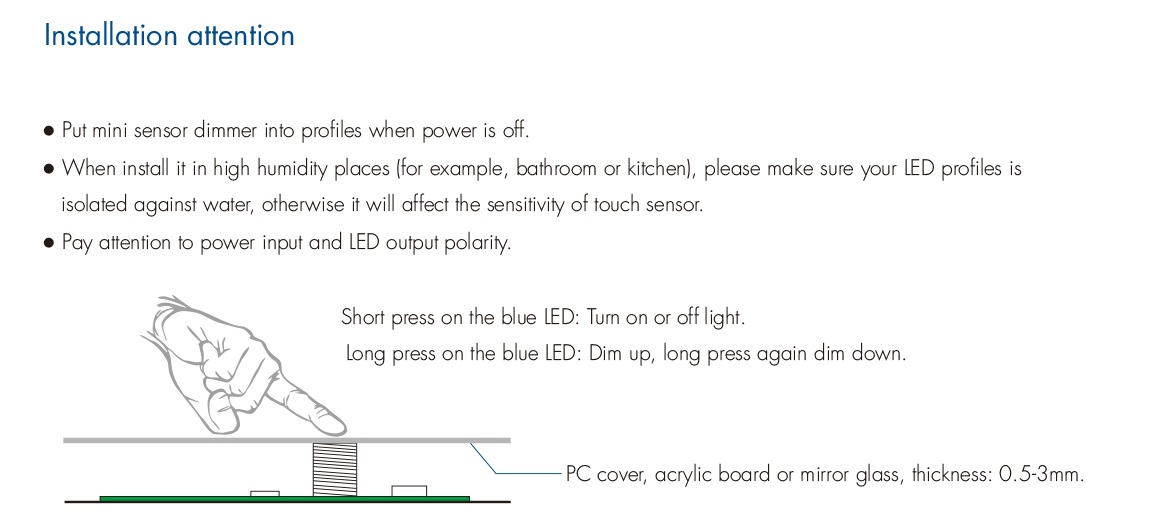

Inštalácia




  1. Vypnite napájanie.
    2.

  2. Vložte E1-C do hliníkového profilu.
    3.

  3. Pripojte 12–24 V DC napájanie na vstupné svorky V+/V-.
    4.

  4. Pripojte jednofarebný LED pás (max. 5 m) na výstupné svorky.
    5.

  5. Uistite sa o správnej polarite a izolácii pri inštalácii v mokrom prostredí.
    6.



Použitie




  • Stmievanie nočného osvetlenia skrine či poličky v spálni
    •

  • Osvetlenie dekoratívnych LED pásov v obývačke či kuchyni
    •

  • Podsvietenie pracovného priestoru pre príjemnú prácu aj večer
    •



Scény / Prednastavenia


Plynulé prechody medzi rôznymi úrovňami jasu pre dokonalú atmosféru jediným dotykom.


Manuál na stiahnutie:


  Manuál E1-C


Preklad do slovenčiny: kliknite sem a nahrajte stiahnutý PDF.
