Riadiaca jednotka ATTRACTIVE - prijímač signálu WIFI a RF (ZIGBEE),TRIAC stmievač S1-B(WT)

Kompletné špecifikácie

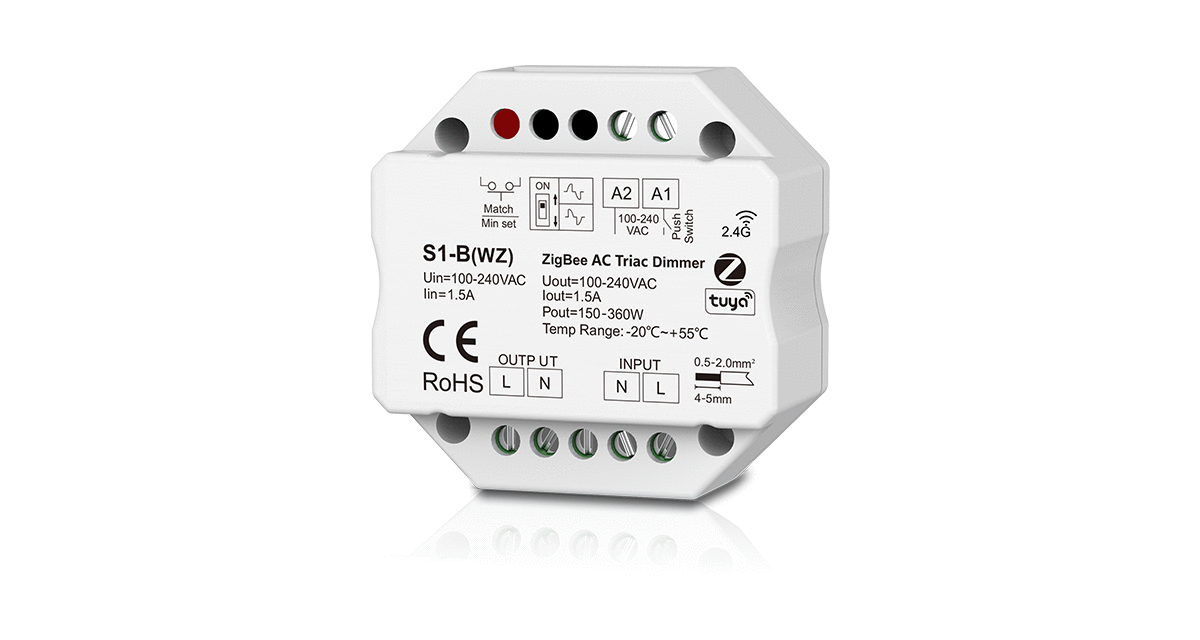

S1-B(WZ) – ZigBee & RF AC Triac Dimmer

Všetko pre vašu realizáciu na jednom mieste

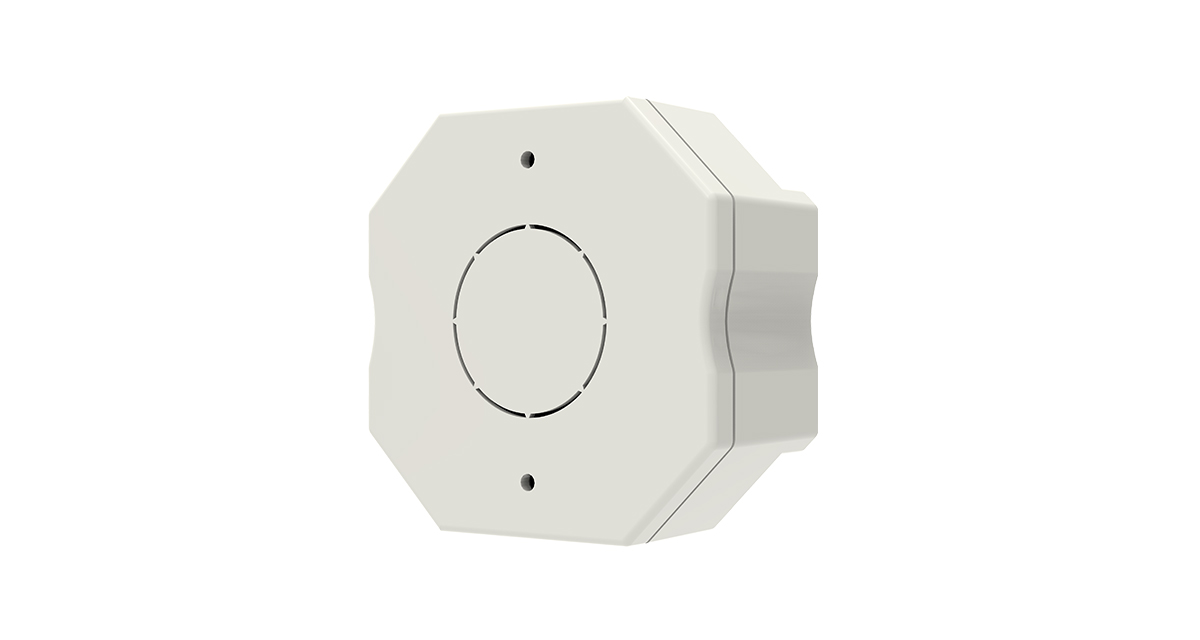

Kompaktný sieťový fázový stmievač S1-B(WZ) kombinuje protokoly ZigBee a RF spolu s funkciou Push Dim pre plynulé riadenie jednofarebných stmievateľných LED žiaroviek, klasických žiaroviek a halogénových svietidiel na 230 V. Vďaka malým rozmerom ho jednoducho integrujete do štandardnej inštalačnej krabice pod vypínač.

Funkcie

• Tuya Smart APP – cloudové ovládanie s funkciami zapnutia/vypnutia, plynulého nastavenia jasu, odloženého vypnutia, časovača a editácie scén.
• Philips HUE – možnosť riadenia osvetlenia po pripojení k bráne Philips HUE bridge.
• Hlasové ovládanie – plná kompatibilita s asistentmi Amazon Alexa, Google Assistant, Tmall Genie a Xiaodu.
• ZigBee-RF konvertor – zariadenie môže slúžiť ako prevodník, ktorý prostredníctvom aplikácie Tuya synchrónne ovláda jeden alebo viac externých RF stmievateľných LED ovládačov či zdrojov.
• Voľba fázovej regulácie – možnosť nastavenia stmievania na nábežnej hrane (Leading edge / Forward-phase) alebo zostupnej hrane (Trailing edge / Reverse-phase) pomocou DIP prepínača.
• Minimálny jas a nábeh – tlačidlom je možné zvoliť úroveň minimálneho jasu (6 úrovní od 5 do 30 %) a taktiež nastaviť čas nábehu/zhasnutia svetla medzi 0.5 s a 3 s.

Technické parametre

Integrácia

Stmievač S1-B(WZ) komunikuje bezdrôtovo cez protokol ZigBee 3.0. Pre správnu funkciu vzdialeného cloudu, aplikácií a hlasových asistentov je vyžadovaná riadiaca brána Tuya ZigBee Gateway.

Prijímače v ponuke

Zariadenie podporuje pripojenie rôznych typov stmievateľných záťaží. Maximálny povolený výkon závisí od zvoleného svetelného zdroja:

• Stmievateľné LED žiarovky: Maximálne 200W pri 220V (100W pri 110V). Počet kusov závisí od účinníka svietidiel.
• Triac stmievateľné LED zdroje (drivery): Maximálne 200W pri 220V (100W pri 110V). Celkový nárazový prúd nesmie prekročiť 130A.
• Klasické žiarovky a vysokonapäťové halogény: Maximálne 400W pri 220V (200W pri 110V).

Po úspešnom spárovaní s aplikáciou Tuya Smart nájdete stmievač v systéme pod označením ZB3.0-DIM.

Párovanie prijímačov

Zariadenie môžete spárovať s voliteľným RF 2.4G diaľkovým ovládačom alebo nástenným panelom dvoma spôsobmi:

1. Cez tlačidlo Match: Krátko stlačte tlačidlo Match na stmievači S1-B(WZ), ihneď potom stlačte tlačidlo On/Off na jednozónovom ovládači (alebo tlačidlo zóny na viaczónovom ovládači).
2. Cez reštart napájania (Power Restart): Vypnite a zapnite napájanie stmievača (zopakujte dvakrát). Ihneď trikrát krátko stlačte tlačidlo On/Off alebo tlačidlo zóny na diaľkovom ovládači. Svetlo 3-krát blikne na znak úspechu.
3. Vymazanie ovládačov: Podržte tlačidlo Match na S1-B(WZ) po dobu 15 sekúnd, alebo pri metóde Power Restart stlačte zapínacie/zónové tlačidlo ovládača 5-krát. Pripojené svetlo blikne 5-krát a pamäť sa vymaže.

Inštalácia

1. Pred inštaláciou skontrolujte správnosť nastavenia DIP prepínača (Leading edge / Trailing edge) podľa typu pripojeného svetelného zdroja a vypnite hlavný prívod prúdu.
2. Zapojte vodiče napájania (svorky INPUT L, N) a vodiče k svetlu alebo Triac driveru (svorky OUTPUT L, N) presne podľa schémy zapojenia.
3. Pre lokálne tlačidlové ovládanie pripojte externý spínač (Push switch) na príslušné svorky a stmievač opatrne vložte do štandardnej podomietkovej krabice.

Použitie

• Plynulá regulácia a stmievanie interiérového osvetlenia bez akéhokoľvek blikania (flicker-free).
• Vďaka pamäti jasu sa svetlo po zapnutí (či výpadku prúdu) vráti do pôvodnej nastavenej intenzity.

Scény / Prednastavenia

Nastavenie minimálneho jasu: Podržte tlačidlo "Min set" na 10 sekúnd (svetlo 2-krát blikne). Následným krátkym stlačením (1 až 6-krát) zvolíte úroveň minimálneho jasu: 5 %, 10 %, 15 %, 20 %, 25 % alebo 30 %. Systém po 8 sekundách automaticky opustí režim nastavenia a vráti sa na plný jas.
