Rozvetvovač signálu pre Digitalné led pásy ATTRACTIVE SA6

Kompletné špecifikácie

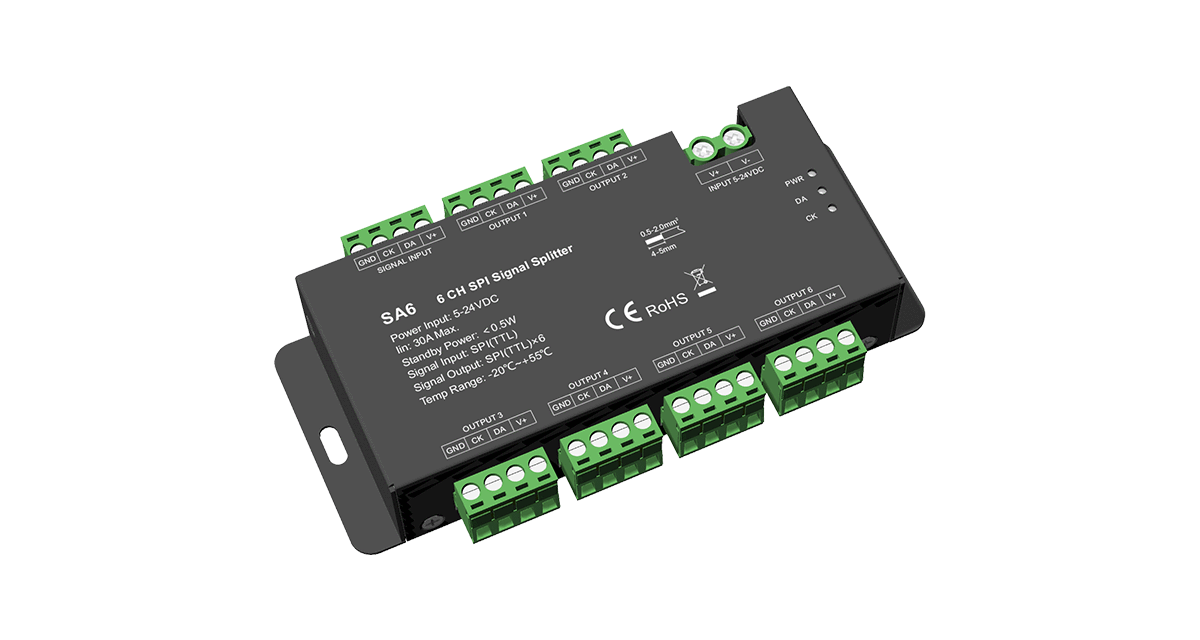

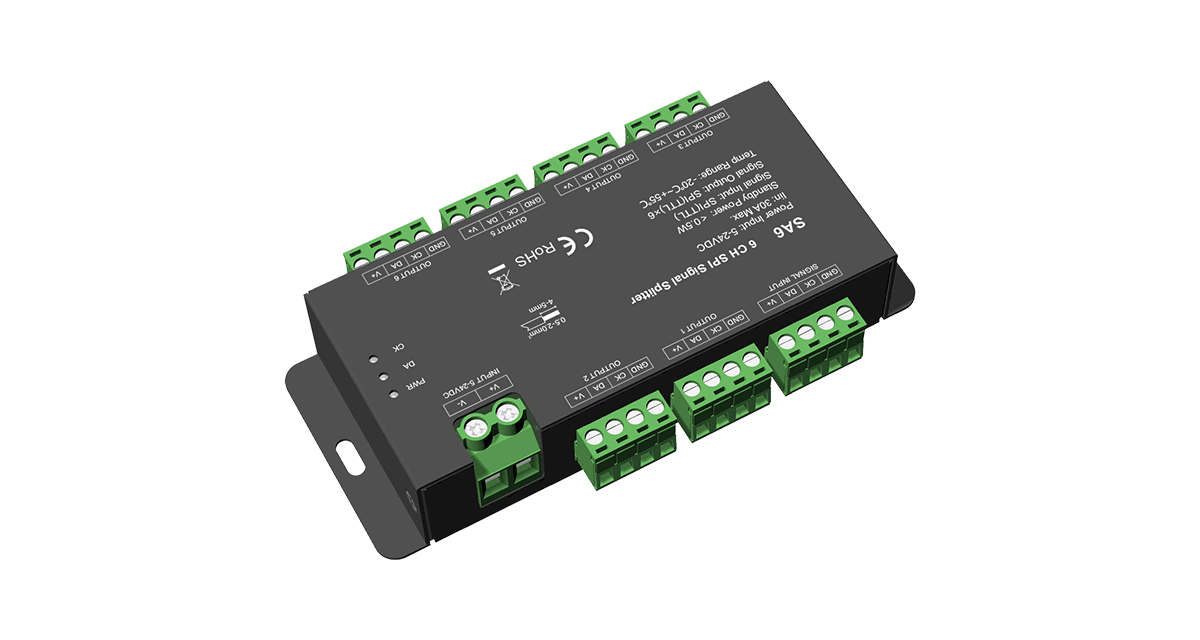

SA6 – 6-cestný rozbočovač a zosilňovač SPI signálu

Všetko pre vašu realizáciu na jednom mieste

Profesionálne riešenie pre náročné digitálne projekty – SA6 je 6-cestný rozbočovač SPI signálu, ktorý slúži na zosilnenie a vetvenie riadiacich TTL signálov. V spojení s hlavným SPI kontrolérom umožňuje synchrónne a plynulé ovládanie viacerých digitálnych (adresovateľných) RGB alebo RGBW LED pásov súčasne bez straty kvality signálu.

Funkcie

• Multi-kanálové vetvenie – preberá 1 skupinu vstupného SPI signálu a rozdeľuje ju do 6 nezávislých skupín SPI výstupov.
• Zosilnenie signálu – zabezpečuje zosilnenie a predĺženie prenosu SPI (TTL) dát, čím eliminuje rušenie a oneskorenie signálu na dlhších trasách.
• Synchrónne riadenie – ideálny pre synchrónnu prevádzku viacerých digitálnych adresovateľných pixelových LED pásov.
• Kaskádové zapojenie – podporuje prepojenie viacerých rozbočovačov SA6 za sebou pre rozsiahle svetelné inštalácie.
• LED indikácia stavu – obsahuje optické LED indikátory pre okamžitú kontrolu napájania, dátového toku (DATA) a hodinového signálu (CLK).

Technické parametre

Integrácia a kapacita pripojenia

Rozbočovač SA6 sa inštaluje medzi riadiaci SPI kontrolér a digitálne LED pásy. Kapacita zapojenia závisí od typu použitého integrovaného čipu (IC) na LED páse:

• Jednovodičové ovládanie (len DATA): Jeden výstupný port dokáže napájať až 2 LED pásy paralelne. Každý rozbočovač SA6 tak zvládne obslúžiť až 12 LED pásov.
• Dvojvodičové ovládanie (DATA + CLK): Jeden výstupný port sa pripája k 1 LED pásu. Každý rozbočovač SA6 zvládne obslúžiť maximálne 6 LED pásov.

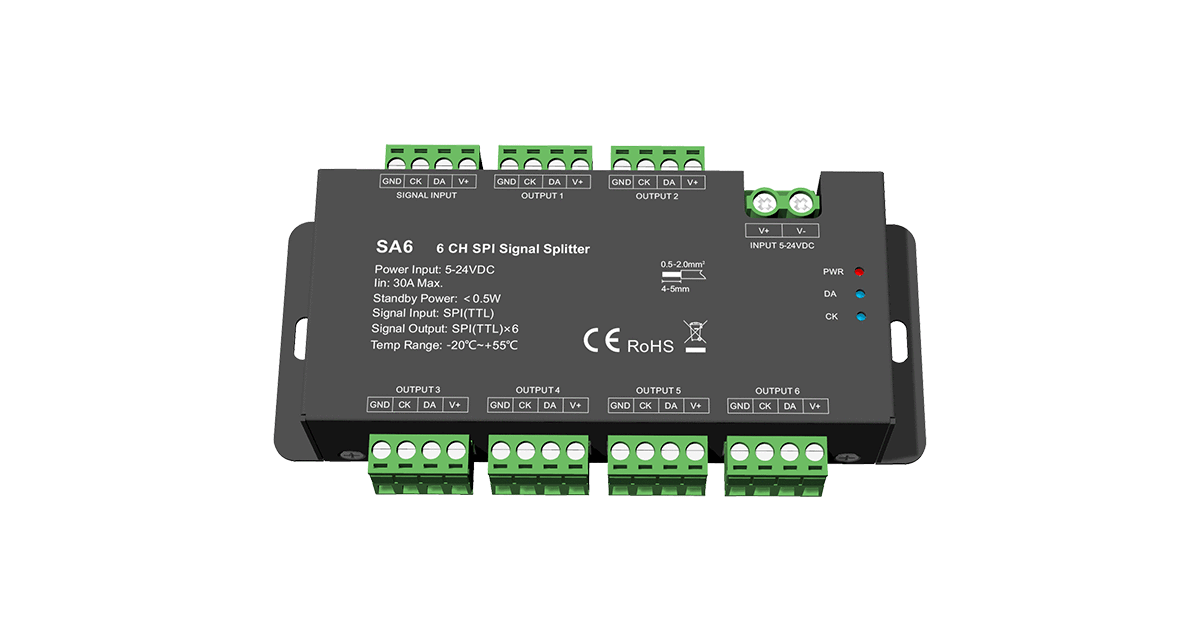

Svetelná indikácia (LED kontrolky)

1. Indikátor napájania (PWR): Po pripojení napájacieho napätia trvalo svieti na červeno.
2. Indikátor DATA (DA): Pri aktívnom prijme dátového signálu nepretržite bliká na modro. Ak je signál odpojený, nesvieti.
3. Indikátor CLK (CK): Pri aktívnom prijme hodinového signálu nepretržite bliká na modro. Ak je signál odpojený, nesvieti.

Inštalácia a dôležité upozornenia

1. Zariadenie je určené výhradne na vnútorné použitie (IP20) v suchom prostredí.
2. Prierez vodičov pre pripojenie svorkovnice by mal byť v rozsahu 0,5 - 2,0 mm² s dĺžkou odizolovania 4 - 5 mm.
3. Externé napájanie pri vysokej záťaži: Ak celkový prúdový odber pripojených LED pásov presiahne 30 A, LED pásy musia byť napájané z iných (externých) napájacích zdrojov. V takom prípade sa medzi rozbočovačom SA6 a LED pásom prepájajú iba signálové vodiče DATA / CLK a uzemnenie GND.

Použitie

• Rozsiahle interiérové pixelové inštalácie (kluby, hotely, scénické osvetlenie).
• Synchrónne riadenie matíc a zón s digitálnymi adresovateľnými pásmi.
• Posilnenie stability signálu pri veľkých vzdialenostiach od riadiaceho kontroléra.

Scény / Prednastavenia

Zariadenie funguje ako transparentný hardvérový splitter. Samotné svetelné scény, efekty, rýchlosť a počet adries (pixelov) sa definujú priamo na nadradenom SPI kontroléri alebo v riadiacom softvéri.
