Riadiaca jednotka ATTRACTIVE ZIGBEE a RF pre RGB a RGBW digitálne led pásy WZ-SPI

Kompletné špecifikácie

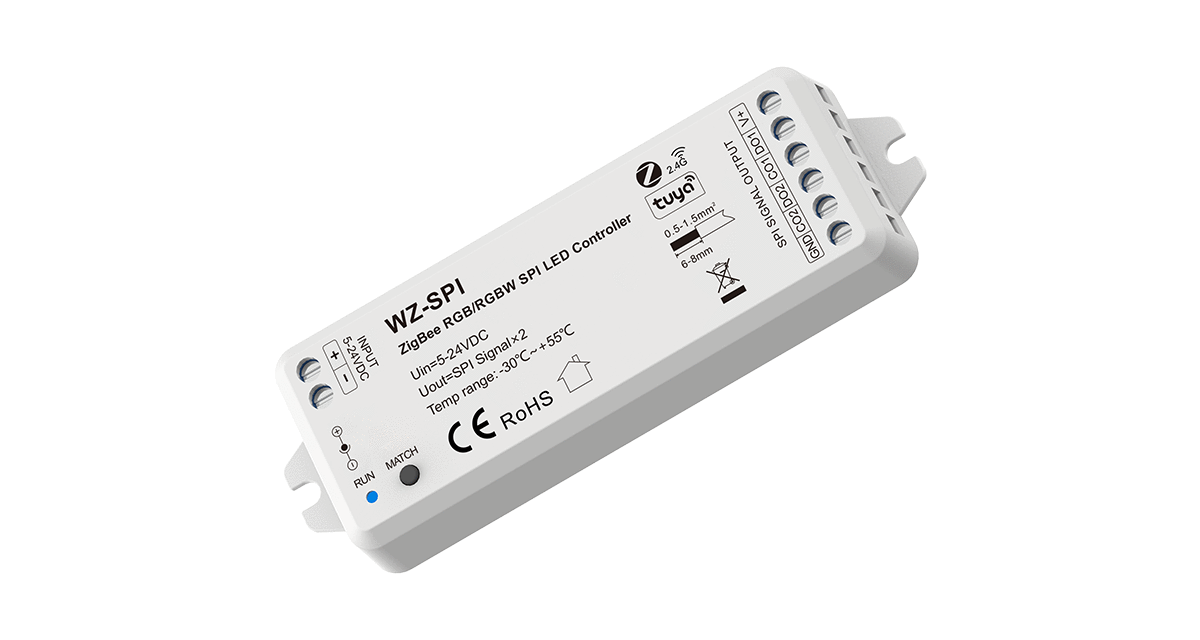

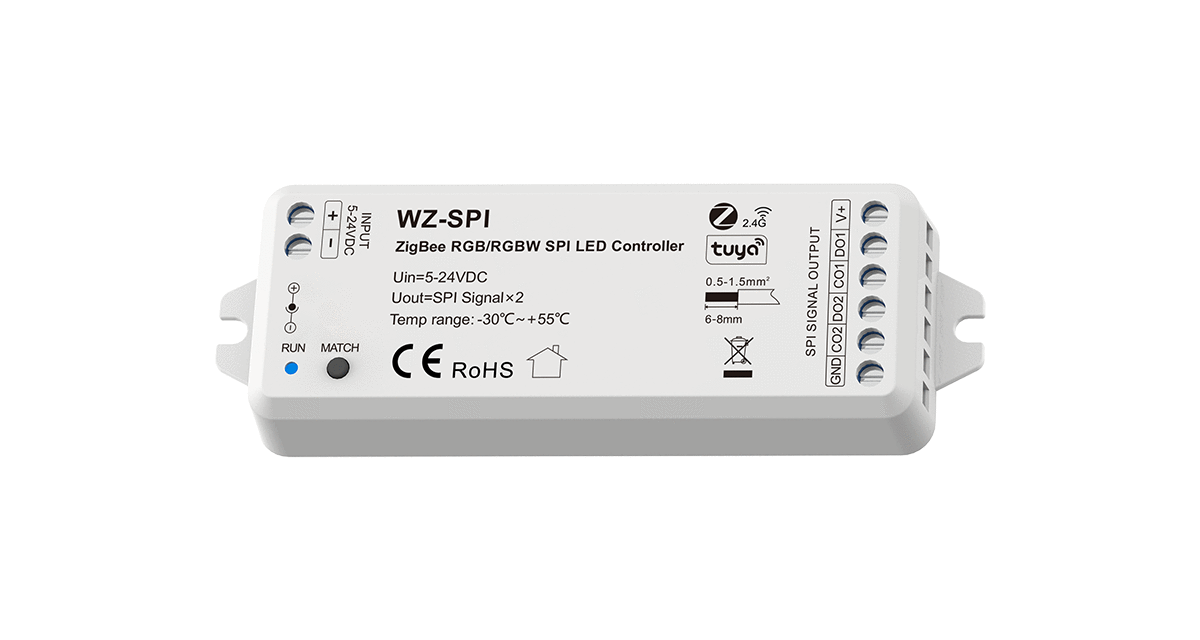

WZ-SPI – Inteligentný ZigBee RGB/RGBW SPI LED kontrolér

Všetko pre vašu realizáciu na jednom mieste

Dokonalá kontrola nad digitálnymi LED pásmi – WZ-SPI je pokročilý riadiaci modul pre viacpixelové RGB alebo RGBW LED pásy s výstupom SPI signálu. Umožňuje plnohodnotné cloudové ovládanie prostredníctvom mobilnej aplikácie Tuya Smart, podporu hlasových asistentov aj lokálne riadenie cez RF diaľkové ovládače.

Funkcie

• Smart lokálne aj cloudové ovládanie – plná integrácia s aplikáciou Tuya Smart APP cez ZigBee bránu pre vzdialenú správu osvetlenia.
• Hlasové ovládanie – natívna podpora pre populárnych hlasových asistentov Amazon Alexa, Google Assistant, Tmall Genie a Xiaodu.
• Mimoriadna kompatibilita – podporuje až 49 rôznych typov riadiacich čipov (IC) pre RGB/RGBW digitálne pásy (napr. WS2811, WS2812, WS2815, SK6812 a mnoho ďalších).
• Segmentové miešanie farieb – unikátne funkcie kreslenia (Color Pen) pre nastavenie farieb jednotlivých úsekov, celoplošná výplň alebo guma na zhasnutie vybraných segmentov.
• Bohaté dynamické scény – 44 prednastavených predlôh a viac ako 10 prispôsobiteľných dynamických scenárov so 16 typmi prechodov (dýchanie, meteor, dúha, tečúca voda atď.).
• Hudobné rytmy – synchronizácia svetla s hudbou pomocou 3 inteligentných režimov snímania zvuku cez mikrofón smartfónu.

Technické parametre

Integrácia

Pre vzdialené ovládanie smartfónom a hlasom je vyžadovaná kompatibilná Tuya ZigBee brána (Gateway). Voliteľne je možné kontrolér spárovať s bezdrôtovým rádiofrekvenčným (RF 2.4G) diaľkovým ovládačom pre RGB/RGBW systémy, akým je napríklad model R9.

Konfigurácia v mobilnej aplikácii

Pri prvom spustení v rozhraní aplikácie nastavte parametre pripojeného digitálneho LED pásu:

• Počet pixelov (Dĺžka pásu): Nastavte presný počet bodov v rozsahu od 10 do 1000 pixelov podľa skutočnej dĺžky pásu.
• Typ riadiaceho čipu (Chip Type): Zvoľte zodpovedajúci IC čip (napr. TM1809, WS2812B atď.). V aplikácii je predvolený čip TM1809.
• Poradie farieb (Color Sequence): Vyberte správnu materiálovú postupnosť kanálov (RGB, GRB, BRG, RGBW atď.) pre dokonalú koordináciu farieb s grafickým prostredím.

Párovanie zariadení

1. Pripojenie k aplikácii Tuya: Podržte tlačidlo Match key na kontroléri po dobu 5 sekúnd, alebo ho stlačte rýchlo 2-krát za sebou. Kontrolka LED začne rýchlo blikať, čím signalizuje režim párovania. V aplikácii vyhľadajte zariadenie WZ-SPI. Po úspešnom pripojení kontrolka RUN prestane blikať.
2. Párovanie s RF diaľkovým ovládačom (napr. R9): Krátko stlačte tlačidlo Match key na kontroléri, následne ihneď stlačte hlavné tlačidlo On/Off na diaľkovom ovládači. Rýchle bliknutie LED indikátora potvrdí úspešné priradenie.
3. Vymazanie RF ovládačov: Podržte tlačidlo Match key na kontroléri stlačené po dobu 10 sekúnd. Rýchle prebliknutie kontrolky potvrdí úspešné vymazanie všetkých spárovaných ovládačov.

Inštalácia a bezpečnostné pokyny

1. Ak používate jednovodičový typ digitálneho pásu (iba DATA), signálové výstupy DATA a CLK z kontroléra vysielajú rovnaké dáta, čo umožňuje k jednému ovládaču pripojiť až 4 LED pásy paralelne.
2. Externé napájanie (nad 8 A): Ak prúdové zaťaženie pásu presiahne 8 A, pás musí byť napájaný z vlastného prídavného zdroja, pričom napájacie zdroje musia mať spoločné uzemnenie (GND). Medzi kontrolérom a pásom sa vtedy prepájajú iba linky DATA/CLK a GND.
3. Použitý napájací zdroj s konštantným napätím musí disponovať aspoň 1.2-násobkom výkonovej rezervy voči záťaži (pásu), aby sa zamedzilo blikaniu a nestabilite svetla pri plnom výkone.
4. Dĺžka signálových káblov (DATA/CLK) medzi kontrolérom a LED pásom by nemala presiahnuť 10 metrov. Pri dlhších trasách vložte do systému SPI zosilňovač.
5. Dodržujte bezpečný odstup signálových liniek SPI od silových rozvodov (100-240V AC) minimálne 15 cm, aby ste zabránili elektromagnetickému rušeniu prenosu dát.

Použitie a doplnkové funkcie

• Pokročilé domáce osvetlenie s tvorbou vlastných zón, náladových scén a časových plánov.
• Funkcie plánovača (Timer) a odpočítavania (Countdown) až do 24 hodín pre automatické zapnutie či vypnutie svetla.
• Zapojenie digitálnych svetelných trubíc (Digital Tubes), pixelových reflektorov (Spotlights) či dizajnových interiérových pásov.

Scény / Prednastavenia

V prostredí aplikácie je pás softvérovo rozdelený na fixných 20 segmentov. Pre každý segment môžete pomocou farebnej palety (Color Fill) či farebnej karty (Color Card) vyberať statické farby, meniť saturáciu, jas a miešať gradientné plynulé prechody.

Manuál na stiahnutie v PDF:

Na preklad do Slovenčiny kliknite sem
a nahrajte stiahnutý PDF súbor.
