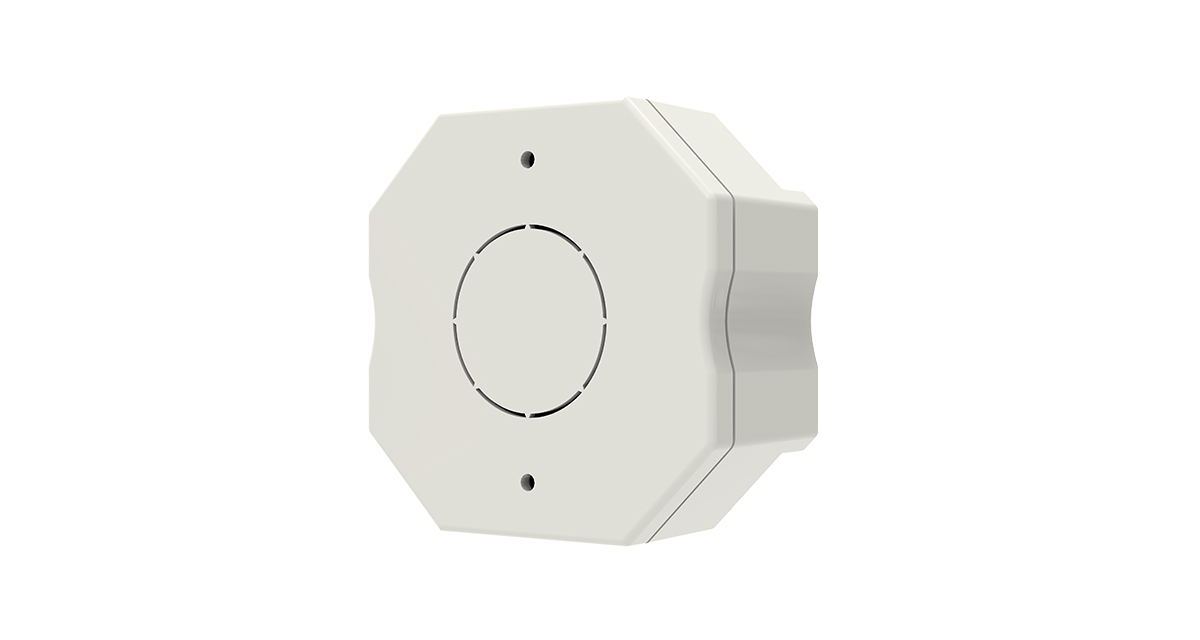

Riadiaca jednotka ATTRACTIVE pre stmievateľné LED žiarovky a zdroje 220W S1-B









                      Riadiaca jednotka ATTRACTIVE pre stmievateľné LED žiarovky a zdroje 220W S1-B















            Riadiaca jednotka ATTRACTIVE pre stmievateľné LED žiarovky a zdroje 220W S1-B













Na sklade








Kompatibilné ovládače nájdete dole pod popisom



















                            Cena
                              bez DPH:


      18,42 €






                            Cena
                              s DPH(23 %):




        22,65 €


















do košíka:






        ks























                      Skladom:


                            56,00 ks






                      Číslo produktu:

                            S1-B






                        Vhodná pre:


                                    LED stmievateľné žiarovky a napájacie zdroje






                        Typ bezdrôtovej komunikácie:


                                    Rádio frekvenčná 2,4GHz + externým tlačidlom






                        Dosah:


                                    30m






                        Vstupné napájacie napätie:


                                    100-240V AC, 50/60Hz






                        Napätie na výstupe zariadenia:


                                    100-240V AC, 50/60Hz






                        Plynulý nábeh po zapnutí / Rozsah stmievania:


                                    ÁNO / 0– 100%






                        Celkové rozmery produktu:


                                    (DxŠxV) 52x52x26mm






                        Maximálny počet spárovaných ovládačov:


                                    10






                        Maximálne zaťaženie:


                                    220W






                        Ovládanie Smartphonom:


                                    ANO s nutnosťou použitia Wifi prevodníka






                        Možnosť ovládať aj klasickým tlačidlom:


                                    ANO






                      EAN kód:

                        9900168400005





























Kompletné špecifikácie




          Počet výstupných kanálov:

                          1






          IP krytie:

                          IP20






          Certifikácia:

                          CE, EMC, LVD, RED, RoHS





RF + Push AC Triac Dimmer S1-B


Ovládajte jednokanálové LED, halogénové či žiarovkové svietidlá elegantne cez RF diaľkový ovládač, externý tlačidlový vstup (push-switch) alebo klasický ON/OFF spínač. S1-B ponúka plynulé stmievateľné ovládanie v 256 krokoch (0 %–100 %) bez bliknutia a vďaka rozsahu RF signálu až 30 m máte svetlo pod kontrolou z každého kútika.


Funkcie




  • RF 2,4 GHz diaľkové ovládanie single/multi-zone
    •

  • Externý push-switch vstup pre on/off a long-press stmievací režim
    •

  • 256-stupňové stmievateľné ovládanie (0 %–100 %) bez bliknutia
    •

  • Výber leading- či trailing-edge fáza-cut pomocou DIP prepínača
    •

  • Nastaviteľný minimálny jas (5 %–30 %) tlačidlom
    •

  • On/off fade-time 0,5 s alebo 3 s (nastaviteľné)
    •

  • Automatická ochrana proti prehriatiu a preťaženiu
    •

  • Jednoduché umiestnenie za push-switch v štandardnej krabici
    •



Technické parametre






Parameter
Hodnota






Vstupné napätie
AC 100–240 V




Výstupný prúd
max. 1,5 A




Výstupný výkon
150 W – 360 W




Stmievacie úrovne
256 krokov (0 %–100 %)




Dosah RF signálu
až 30 m (voľný priestor)




Prevádzková teplota
–20 °C až +55 °C




Teplota puzdra (max.)
+85 °C




IP rating
IP20




Rozmery (L׊×V)
60 × 60 × 40 mm




Hmotnosť
0,061 kg




Záruka
5 rokov






Kompatibilné záťaže






Typ záťaže
Max. pri 220 V / pri 110 V






Dimmovateľné LED lampy
200 W / 100 W




Triac dim LED ovládače
400 W / 200 W




Halogénové a žiarovkové svietidlá
200 W / 100 W






Inštalácia




  1. Vypnite napájanie v rozvádzači.
    2.

  2. Pripojte AC L a N na vstupné svorky „L“ a „N“.
    3.

  3. Pripojte svietidlo na výstup „L“ a „N“ výstupu.
    4.

  4. (Voliteľné) Pripojte externý push-switch na svorky „A1“ a „A2“.
    5.

  5. Skryte modul v krabici a zapnite napájanie.
    6.

  6. Na RF diaľkovom ovládači krátko stlačte tlačidlo „Match“ pre párovanie (alebo podľa manuálu).
    7.



Použitie




  • Ambientné osvetlenie obývačky s pohodlným diaľkovým ovládaním
    •

  • Stmievateľné podsvietenie kuchynskej linky
    •

  • Záhradné a terasové svetlá bez potreby ďalších káblov
    •

  • Scény pre filmový večer, večierok či pracovné podsvietenie
    •



Scény


Vytvorte si vlastné svetelné režimy – od jemného večerného osvetlenia až po intenzívne pracovné svetlo, a prepínajte ich jediným klikom na diaľkovom ovládači alebo tlačidlom.


Manuál na stiahnutie v PDF:


Manuál


Pre slovenskú verziu manuálu použite Google Prekladač: kliknite sem a nahrajte stiahnutý PDF.
