Úvod »LED ovládače»Vypínače a senzory » Odrazový- dvierkový senzor 12-48V E1-L+ED

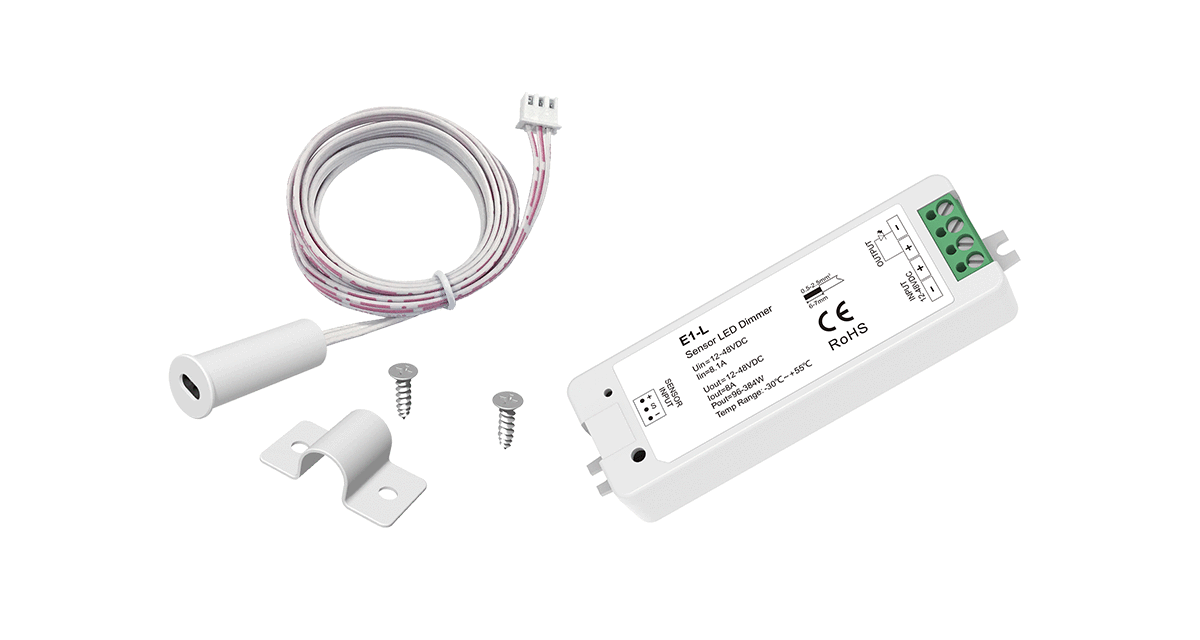

Odrazový- dvierkový senzor 12-48V E1-L+ED

Name: Odrazový- dvierkový senzor 12-48V E1-L+ED
SKU: E1-L+ED
Price: 15.50 EUR
Availability: InStock

Na sklade

Cena bez DPH: 12,60 €

Cena s DPH(23 %): 15,50 €

do košíka:

Skladom:	12,00 ks
Číslo produktu:	E1-L+ED
Celkové rozmery produktu:	97 × 33 × 18 mm + 13 x 31,5 x 11,5mm(čidlo)
Vhodný pre:	Jednofarebné LED pásy
Rozsah stmievania:	1– 100%
Plynulé rozsvietenie po zapnutí:	ÁNO
Napájanie ovládača/vypínača:	12-24V DC
EAN kód:	9900322600005

Kompletné špecifikácie

E1-L – Sensor LED Dimmer

Všestranný stmievací modul E1-L ponúka podporu rôznych senzorových hláv – PIR, dotykový, dverový, hand-sweep aj mikrovlnný detektor – pre inteligentné a bezdotykové ovládanie vašich LED pásov.

Funkcie

Podpora rôznych senzorových hláv: PIR pohybový, dotykový, dverový, hand-sweep, mikrovlnný
Vstupné napätie 12–48 V DC
Max. výstupný prúd 8 A
Max. výstupný výkon 96 W @ 12 V / 192 W @ 24 V / 288 W @ 36 V / 384 W @ 48 V
Konštantné napätie, 1 kanál
Kompaktné rozmery a jednoduchá montáž v hliníkovom profile

Technické parametre

Parameter	Hodnota
Model	E1-L
Vstupné napätie	12–48 V DC
Výstupné napätie	12–48 V DC
Max. výstupný prúd	8 A
Max. výstupný výkon	96 W @ 12 V / 192 W @ 24 V / 288 W @ 36 V / 384 W @ 48 V
Typ výstupu	Konštantné napätie, 1 kanál
Rozmery (D×Š×V)	97 × 33 × 18 mm + 13 x 31,5 x 11,5mm(čidlo)
Hmotnosť	0,052 kg
Prevádzková teplota	–30 °C až +55 °C
IP rating	IP20
Certifikácie	CE, EMC, LVD; EN IEC 55015, EN 61547, EN IEC 61000-3-2, EN 61000-3-3, EN 61347-1, EN 61347-2-13
Záruka	5 rokov

Inštalácia

Odpojte napájanie.
Pripojte 12–48 V DC na vstupné svorky „+“ a „–“.
Pripojte LED pás k výstupným svorkám OUT (+/–).
Pripojte vybranú senzorovú hlavu do konektora „SENSOR IN“.
Zapnite napájanie a otestujte funkciu senzora.

Použitie

Automatické osvetlenie pri pohybe (PIR & mikrovlnný režim)
Bezdotykové zapínanie/vypínanie dotykom alebo hand-sweep gestom
Osvetlenie pri otvorení dverí v dverovom režime
Plynulé stmavenie a vypínanie podľa typu senzora

Scény / Prednastavenia

Modul E1-L neobsahuje pamäť prednastavení ani scény – funguje na priame zapínanie, vypínanie a stmavenie podľa vybraného senzora.

Manuál na stiahnutie v PDF:

Na preklad do Slovenčiny kliknite sem
a nahrajte stiahnutý PDF súbor.

ED(C) – Infrared wireless door sensing head

Umožnite automatické osvetlenie pri otvorení dverí pomocou odrazu infrapaprskov. ED(C) zapína LED pás pri otvorení a vypína pri zatvorení dverí, bez potreby mechanického vypínača.

Funkcie

Napájanie 5 V DC, výstup 5 V úroveň alebo PWM signál
Kompatibilné s konštantným napätím LED stmievacích zdrojov
Vhodné pre osvetlenie skríň, zásuviek, vitrín a pod.
Výstupná PWM frekvencia: 2000 Hz
Dĺžka kábla: 1 m

Technické parametre

Parameter	Hodnota
Model	ED(C)
Vstupné napätie	5 V DC
Výstupný signál	5 V úroveň alebo PWM
PWM frekvencia	2000 Hz
Dĺžka kábla	1 m
Priemer montážneho otvoru	11 mm
Rozmery (Ø×V×H)	33 × 22,5 × 10,5 mm

Inštalácia

Skrytá montáž: vyvŕtajte otvor Ø 11 mm, pretiahnite vodič a zasuňte snímač do otvoru.
Povrchová montáž: nakreslite karabínu, pretiahnite vodič, vložte snímač do karabíny a upevnite skrutkami.
